飞虹电子电动车应用方案介绍

标签: 飞虹电子 电动车 来源:华强电子网 作者:华仔 时间:2020-10-15 15:28

摘要:飞虹电子电动车应用方案展示介绍

飞虹电子电动车应用方案展示介绍

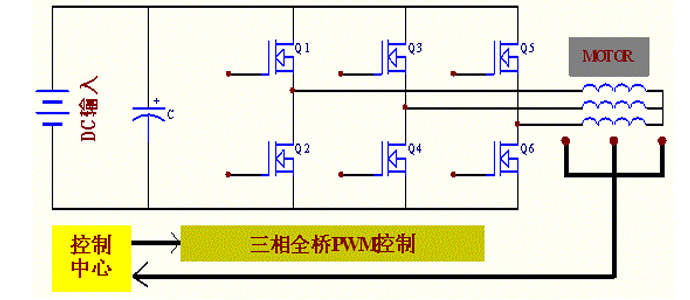

1.电动车控制器方案:





    推荐使用:三相全桥逆变线路依据蓄电池提供的输入电压来选择MOSFET的BVDSS,三相全桥逆变线路

使用的MOSFET管数可依据电动车控制器的功率分为6管、9管、12管、15管、18管、24管等。

可参考下表选择MOSFET:



蓄电池供电电压

控制器使用MOSFET管数

推荐飞虹型号

48V

6管

80N07

48V

9管、12管

100N07

60V/64V

9管、12管

80N08-3

60V/64V

12管、15管、18管

100N08-3

60V/64V

18管、21管、24管

140N08

72V

18管、24管

4410

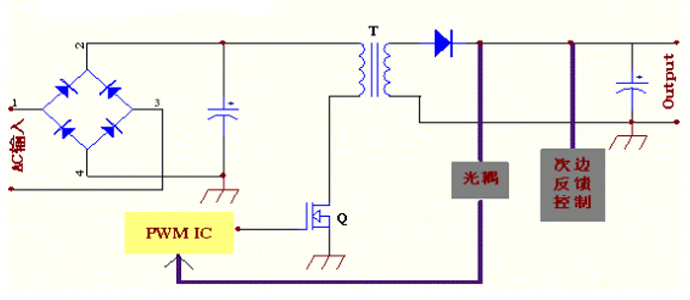

2.电动车充电器方案:




    推荐使用:开关管Q可选用飞虹的高压MOSFET,主要为8N60、10N60、12N60、15N60、20N60等大功率产品。
