35N60CFD-VB一种Single-N沟道TO247封装MOS管

### 一、产品简介

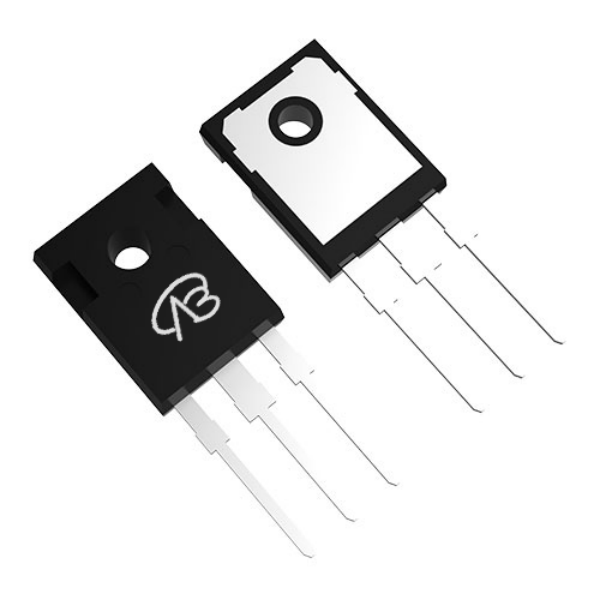

**35N60CFD-VB**是一款由VBsemi生产的单N沟道MOSFET，采用TO247封装。该器件具有高漏极电压和低导通电阻的特点，适用于高压、高功率的应用场景。35N60CFD-VB在电源管理、电机驱动和工业控制等领域具有广泛的应用前景。

### 二、详细参数说明

- **封装类型**：TO247

- **配置**：单N沟道

- **漏源电压（VDS）**：600V

- **栅源电压（VGS）**：±30V

- **门限电压（Vth）**：3.5V

- **导通电阻（RDS(ON)）**：65mΩ @ VGS = 10V

- **漏极电流（ID）**：47A

- **技术类型**：SJ_Multi-EPI（多重外延结构）

35N60CFD-VB.pdf

### 三、应用领域和模块示例

**35N60CFD-VB**适用于以下领域和模块：

1. **电源管理**：

   - 在高压、高功率的电源管理模块中，35N60CFD-VB可以作为主开关管使用，提供高效的电能转换和稳定的电压输出，适用于工业设备和通信基站。

2. **电机驱动**：

   - 在高压直流电机和工业电机驱动模块中，该MOSFET可以作为功率开关使用，提供可靠的电流传输和快速响应，适用于工厂自动化和机器人控制。

3. **电源逆变器**：

   - 在电源逆变器中，35N60CFD-VB可以用作开关管，支持电能的高效逆变和输出，适用于太阳能逆变器和电动汽车逆变器。

4. **电力因素校正器（PFC）**：

   - 在PFC电路中，该器件可以用作功率开关和电压调节器，支持电力因素的校正和功率的控制，适用于工业电力系统和家用电器。

5. **高压直流输电**：

   - 在高压直流输电系统中，35N60CFD-VB可以用作开关管，支持高压电能的传输和转换，适用于电力输电线路和能源互联网。

35N60CFD-VB凭借其高压、高功率特性和可靠性，适用于各种高压、高功率的电力电子应用，是电子工程师在设计中的理想选择。
