沁恒微电子的蓝牙智能遥控器方案

标签: 产品方案 来源:华强电子网 作者:华仔 时间:2020-12-31 16:56

摘要:沁恒微电子的蓝牙智能遥控器方案。随着蓝牙技术的演进,蓝牙遥控器逐渐成为主流,相比于普通红外遥控器,蓝牙遥控有很明显的优点:无死角遥控、传输距离更长、语音控制、功耗低、续航时间长等。CH579是一款32位Cortex-M0内核微控制器,片上集成BLE通讯模块、外围精简、睡眠功耗低至0.2uA、多型号选择,可用于开发各类低功耗蓝牙遥控器产品。

沁恒微电子的蓝牙智能遥控器方案


随着蓝牙技术的演进,蓝牙遥控器逐渐成为主流,相比于普通红外遥控器,蓝牙遥控有很明显的优点:无死角遥控、传输距离更长、语音控制、功耗低、续航时间长等。CH579是一款32位Cortex-M0内核微控制器,片上集成BLE通讯模块、外围精简、睡眠功耗低至0.2uA、多型号选择,可用于开发各类低功耗蓝牙遥控器产品。


方案说明


CH579 :Cortex-M0,集成低功耗蓝牙通讯模块,符合BLEV4.2。作为蓝牙遥控器主控,主要负责遥控器主任务处理,蓝牙事务,按键指示,语音/红外编解码等。


按键/LED:按键输入检测;LED状态指示,如配对提示,通讯指示,及低电量提醒等。


MIC:可选单元,用于语音数据输入,CH579通过ADC脚采集原始模拟数据,并进行语音数据编码及收发。


电池:用于遥控器供电,支持锂电池或者干电池。


蓝牙遥控:蓝牙遥控服务,主要包括按键输入输出接口服务,电池服务,设备基本信息的接口服务,OTA 升级服务等。


IR红外遥控:可选单元,遥控器红外功能,主要包括红外遥控编解码及红外学习等。

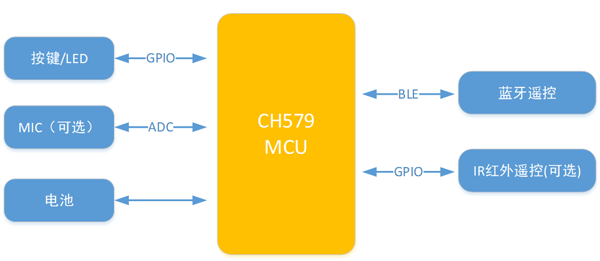

整体应用框图:


特点

  • 多种控制模式可选:支持蓝牙按键、语音控制、及支持红外控制

  • 标准HID 键盘模式,按键功能及数量可以自定义,支持红外学习功

  • 符合低功耗蓝牙BLE V4.2规范

  • 超低功耗,支持干电池、纽扣电池、锂电池供电

  • 支持不同协议遥控器定制

  • 支持OTA升级
