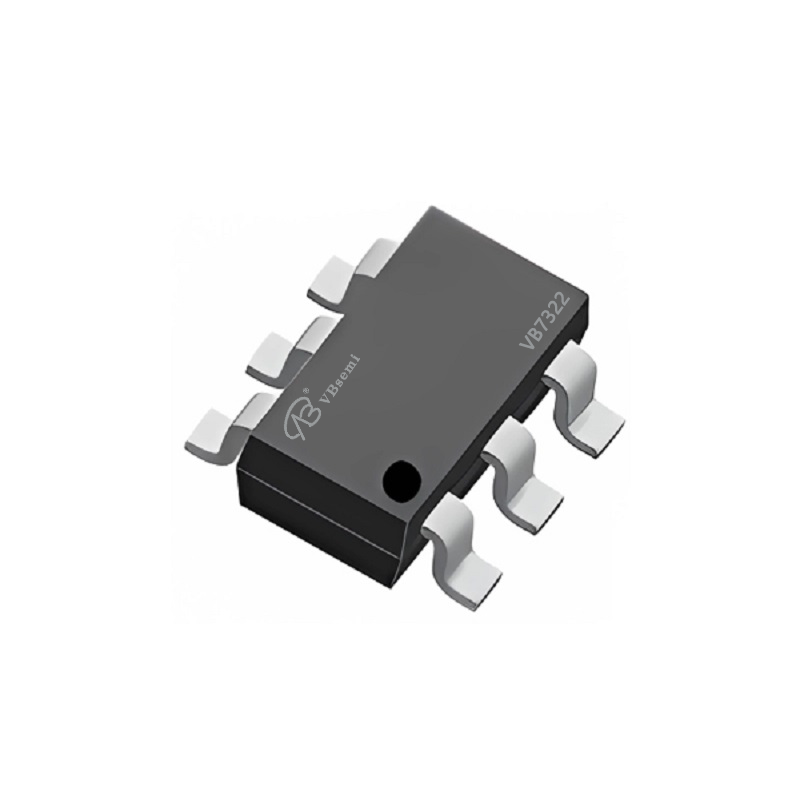

MGSF3454VT1G-VB一种SOT23-6封装N—Channel场效应管

### 产品简介

MGSF3454VT1G-VB是VBsemi品牌的一款N-Channel沟道MOSFET，具有30V的漏极-源极电压承受能力，额定6A的漏极电流。其关键特性包括低导通电阻（RDS(ON)）和1.2V的阈值电压（Vth），适用于各种低压应用场景。该器件采用SOT23-6封装，适用于小型电路板设计，具有良好的热特性和可靠性。

### 详细参数说明

- **N-Channel沟道**: 表明该器件为N沟道MOSFET，具有更高的导通能力。

- **漏极-源极电压（VDS）**: 30V，指示了器件能够承受的最大电压。

- **漏极电流（ID）**: 最大6A，表示器件在导通状态下能够通过的最大电流。

- **导通电阻（RDS(ON)）**: 在VGS=10V时为30mΩ，在VGS=20V时为30mΩ，说明器件在导通状态下的电阻特性。

- **阈值电压（Vth）**: 1.2V，指示了器件开始导通的门极电压。

- **封装**: SOT23-6，适用于紧凑的电路板设计，方便手工和自动化焊接。

MGSF3454VT1G-VB.pdf

### 应用领域和模块示例

1. **电源管理模块**: MGSF3454VT1G-VB可用于低压电源管理模块中，例如用于DC-DC转换器的开关电源。

2. **电动工具**: 在电动工具中，如电钻、电锯等，MGSF3454VT1G-VB可用作开关控制器，提供高效的功率管理。

3. **LED照明控制**: 由于其低导通电阻和高电流承受能力，该器件适用于LED照明控制模块，用于实现调光和开关控制。

4. **电池管理系统**: 在电池管理系统中，MGSF3454VT1G-VB可用于充放电保护电路，确保电池充放电时的安全和高效。

以上示例说明了MGSF3454VT1G-VB在各种低压、高电流应用中的广泛应用，其特性使其成为电源管理、功率控制和开关应用中的理想选择。
