15N60L-TF1-T-VB一款N-Channel沟道TO220F封装的场效应MOS管
标签:
来源:国产品牌站
作者:szvbsemi
时间:2024-07-24 16:18
摘要:### 一、产品简介
### 一、产品简介

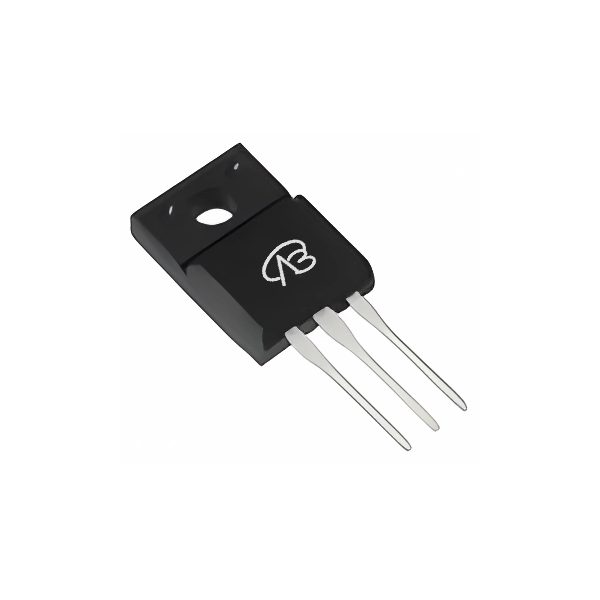

**VBsemi 15N60L-TF1-T-VB MOSFET 产品简介**
15N60L-TF1-T-VB 是一款高性能单N沟道功率MOSFET,由VBsemi采用Plannar工艺技术生产。该器件具有低导通电阻和高电压承受能力,适用于高压高功率应用,为系统提供高效能和可靠性。
### 二、详细参数说明
| **参数** | **值** |
|-----------------|-------------------------------|
| 型号 | 15N60L-TF1-T-VB |
| 封装 | TO220F |
| 配置 | 单N沟道 |
| 漏源极电压 (VDS) | 650V |
| 栅源极电压 (VGS) | ±30V |
| 栅阈值电压 (Vth) | 3.5V |
| 导通电阻 (RDS(ON)) | 320mΩ@VGS=10V |
| 漏极电流 (ID) | 20A |
| 技术 | Plannar |

15N60L-TF1-T-VB.pdf
### 三、应用领域和模块举例
**应用领域:**
1. **工业电源**
- 15N60L-TF1-T-VB MOSFET 可用于工业电源系统中的开关电源、UPS系统等。其高电压承受能力和低导通电阻能够提高系统的效率和稳定性。
2. **电动汽车充电桩**
- 在电动汽车充电桩中,该MOSFET可用于直流充电桩的功率转换模块,提供高效的电能转换,确保充电桩的高效率和可靠性。
3. **太阳能逆变器**
- 15N60L-TF1-T-VB 可应用于太阳能逆变器中,负责将太阳能板产生的直流电转换为交流电,其高电压承受能力和低导通电阻使其成为逆变器的理想选择。
**应用模块:**
1. **高压直流电源**
- 该MOSFET可用于高压直流电源中的功率开关模块,提供稳定的高压直流电源,适用于电力系统中的特殊场合。
2. **电焊设备**
- 在工业电焊设备中,15N60L-TF1-T-VB 可用于功率控制模块,提供高效的功率转换,确保电焊设备的稳定工作和焊接质量。
3. **工业自动化**
- 该MOSFET也适用于工业自动化系统中的电机驱动器、电源管理模块等,提供稳定的电力转换和控制功能,提高系统的效率和性能。
通过以上详细参数说明和应用举例,用户可以更全面地了解15N60L-TF1-T-VB MOSFET的性能和适用领域,为实际应用提供参考依据。
