2SK1023-01-VB一款N-Channel沟道TO220封装的场效应MOS管

### 产品简介

**型号**: 2SK1023-01-VB

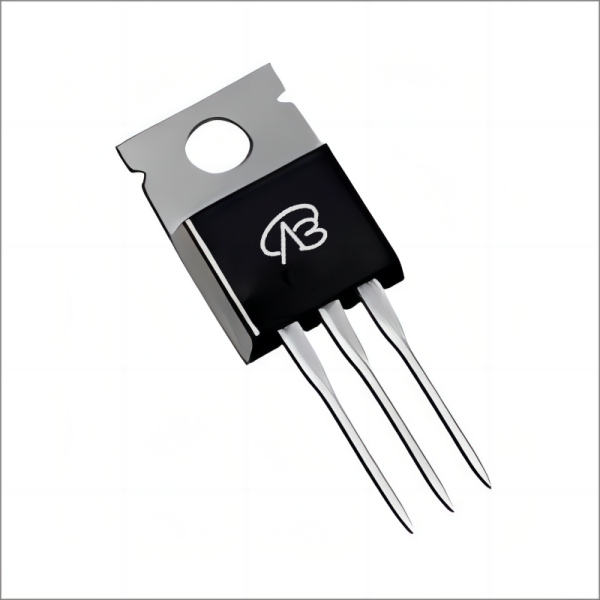

**封装**: TO220

**配置**: 单N沟道MOSFET

**技术**: 平面型

2SK1023-01-VB是一款高压、低功率的单N沟道MOSFET，封装形式为TO220。采用平面型技术，具有高电压承受能力和低导通电阻的特点。适用于需要在高压环境下工作的应用，同时具备较低的功耗和高效率。

### 详细参数说明

- **漏源电压 (VDS)**: 850V

- **栅源电压 (VGS)**: ±30V

- **阈值电压 (Vth)**: 3.5V

- **导通电阻 (RDS(ON))**:

  - 2700mΩ @ VGS = 10V

- **漏极电流 (ID)**: 4A

- **封装类型**: TO220

- **工作温度范围**: -55°C 至 150°C

- **功耗 (Ptot)**: 40W

2SK1023-01-VB.pdf

### 应用领域与模块示例

2SK1023-01-VB MOSFET 适用于需要在高压环境下工作的各种应用。以下是一些具体的应用领域和模块示例：

1. **电源管理**:

   - 用于开关电源中的高压开关器件，提供稳定可靠的电源输出。

   - 适用于高压DC-DC转换器，提供高效能的能量转换。

2. **照明应用**:

   - 在高压LED驱动器中作为开关器件，用于驱动LED照明系统。

   - 适用于室内和室外的照明系统，提供高亮度的照明效果。

3. **电力控制**:

   - 在高压电力控制系统中，用于控制和保护电力设备。

   - 适用于工业控制系统和电力传输设备。

4. **医疗设备**:

   - 在医疗设备中用作高压开关器件，确保设备的可靠运行。

   - 适用于X射线机和医疗成像设备等高压设备。

5. **汽车电子**:

   - 在汽车电子系统中，用于高压开关电路，提供电力控制和管理。

   - 适用于电动汽车和混合动力汽车的高压电力系统。

2SK1023-01-VB 的高压承受能力和低功耗特性使其成为各种高压应用中的理想选择，能够在复杂的工作环境中提供稳定可靠的性能。
