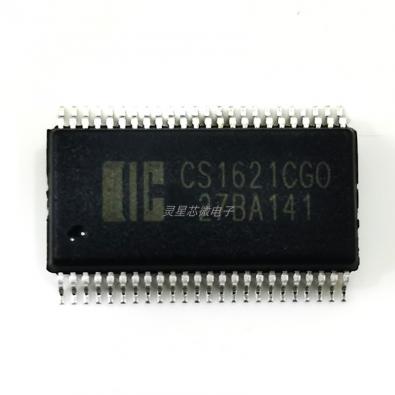

一种128点阵式存储映射多功能LCD驱动电路
可替代型号：HK1621B(HK/航顺),JSM1621B(JSMSEMI/杰盛微),HG1621BM/TR(HGSEMI/华冠),GN1621CB(GN/旌芯半导体),HT1621BRSZ(HTCSEMI/海天芯),GN1621(GN/旌芯半导体),HT1621(HGSEMI/华冠)
CS1621是一种128点阵式存储映射多功能LCD驱动电路。CS1621的S/W结构特点，使它适合点阵式LCD显示，包括LCD模块和显示子系统，CS1621还具有节电功能。
其主要特点如下：
l 工作电压：2.4V～5.5V
l 内部 256KHz RC 振荡器
l 外部 32KHz 晶振或 256KHz 频率输入
l 可选择 1/2 或 1/3 偏置和 1/2、1/3 或 1/4 占空比 LCD 显示
l 内部时基频率源
l 蜂鸣器驱动信号频率可选择 2KHz 或 4KHz
l 具有关机指令可减少功耗
l 内部时基发生器和 WDT 看门狗定时器
l 内部时基或 WDT 溢出输出
l 八个时基/WDT 时钟的时钟源
l 32×4 LCD 驱动器
l 内部 32×4bit 显示 RAM
l 四路串行接口
l 内部 LCD 驱动频率源
l 可用指令控制操作
l 数据模式和命令模式指令
l R/W 地址自动累加
l 三种数据访问模式
l VLCD 引脚用来调整 LCD 工作电压
l 封装形式：SSOP48
