英锐恩单片机方案开发-分享七个常用的外围电路设计

在电子产品电路开发设计中，外围电路设计是连接主控芯片与外部世界的关键桥梁，它直接影响着整个产品的性能、稳定性及功耗。今天，今天英锐恩科技的技术小编跟大家分享七个常用的外围电路设计，助电子工程师们在产品方案开发设计之路上更加游刃有余。

七个常用的外围电路设计参考图如下：

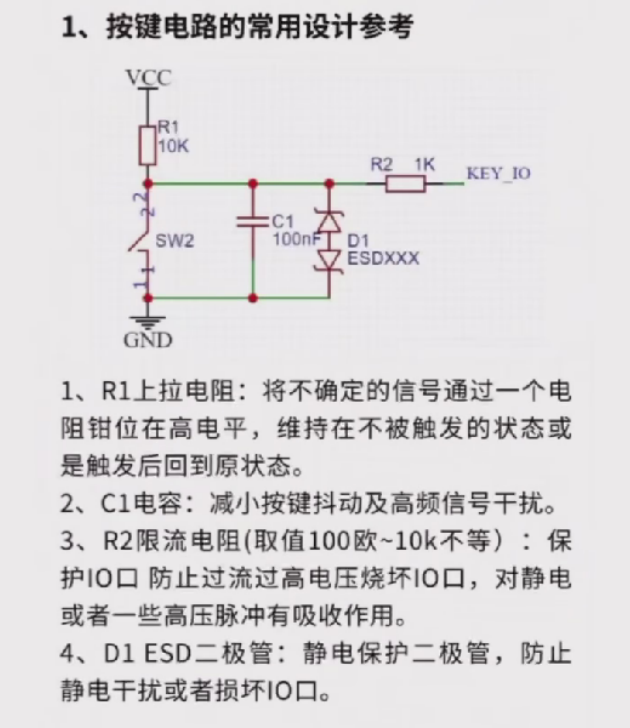

1、按键电路的常用设计参考：

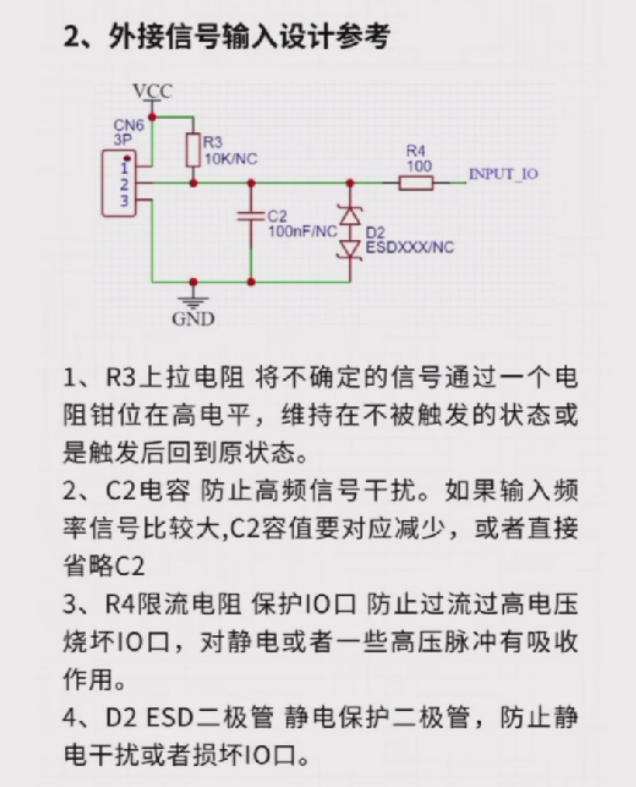

2、外接信号输入设计参考：

3、输出电路继电器设计参考：

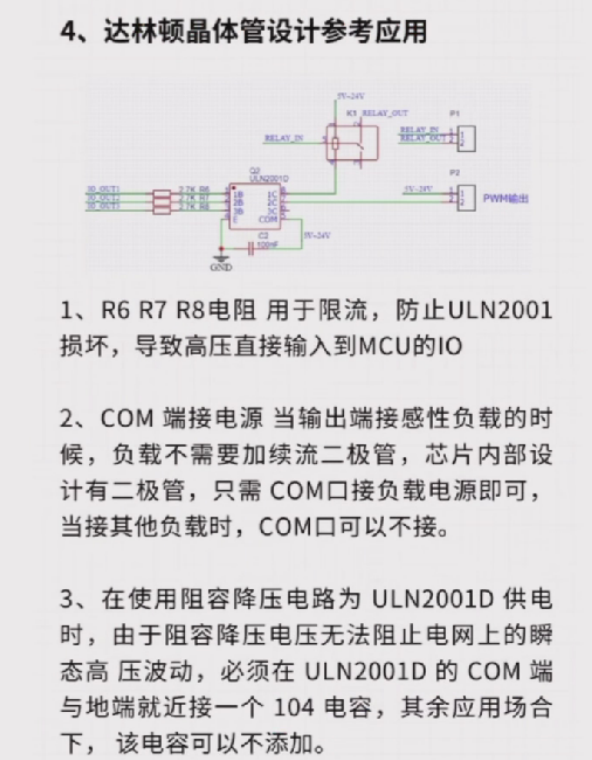

4、达林顿晶体管设计参考应用：

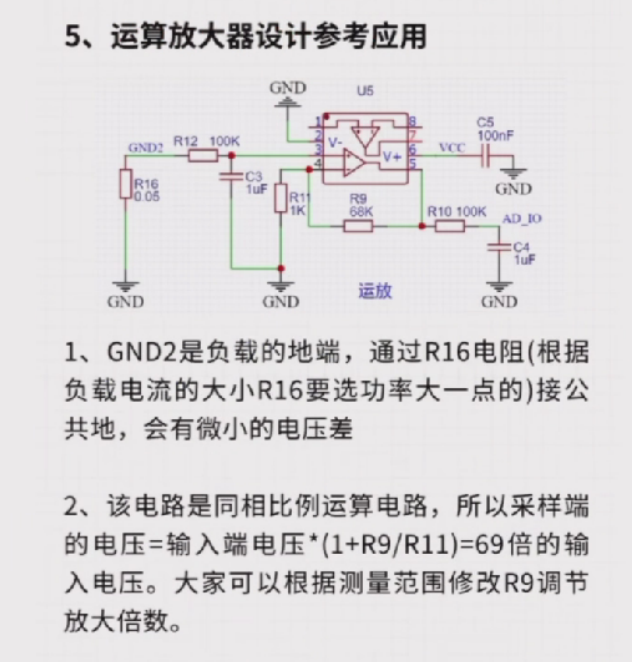

5、运算放大器设计参考应用：

6、MOS管设计参考应用（控制电源输出通断）

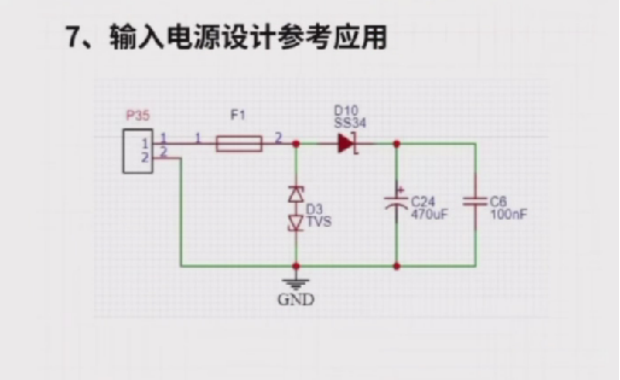

7、输入电源设计参考应用：

外围电路设计是电子产品设计中不可或缺的一环，它直接关系到系统的稳定性、可靠性和性能表现。掌握上述七大常用外围电路设计的精髓，不仅能够帮助您在设计过程中少走弯路，更能为您的电子产品增添一份专业与可靠。希望本文能为您的电子设计之路提供有益的参考和启发。

以上就是英锐恩技术小编分享的七个常用的外围电路设计参考电路，英锐恩专注单片机芯片开发，提供8位单片机、32位单片机、模拟运放及电源转换等芯片，详细请登陆英锐恩公司官网：www.enroo.com了解更多内容，如芯片规格信息，电路定制产品及产品应用方案资料。
