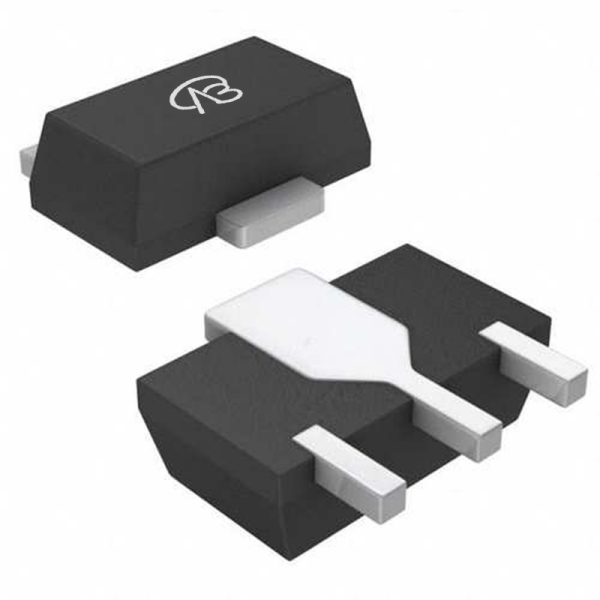

2SK3120-VB一种Single-N沟道SOT89封装MOS管

### 一、2SK3120-VB 产品简介

2SK3120-VB 是一款单 N 沟道 MOSFET，采用 SOT89 封装，适用于低压、高电流应用。该器件具有 30V 的漏源电压 (VDS) 和 6.8A 的连续漏极电流 (ID)，导通电阻在不同的栅源电压下表现出优异的特性。其使用了 Trench 技术，具有低导通电阻和高开关速度，适合用于要求高效率和低损耗的电源和开关应用。

### 二、2SK3120-VB 详细参数说明

| 参数                  | 数值         | 单位    | 备注                       |

|---------------------|------------|-------|--------------------------|

| **封装类型**           | SOT89      |       |                           |

| **配置**              | 单 N 沟道     |       |                           |

| **漏源电压 (VDS)**    | 30         | V     | 最大额定值                   |

| **栅源电压 (VGS)**    | 20（±）    | V     | 最大额定值                   |

| **阈值电压 (Vth)**    | 1.7        | V     | 典型值                     |

| **导通电阻 (RDS(ON))** | 30         | mΩ    | VGS=2.5V 时               |

| **导通电阻 (RDS(ON))** | 22         | mΩ    | VGS=4.5V 时               |

| **连续漏极电流 (ID)**   | 6.8        | A     | 最大额定值                   |

| **技术**              | Trench     |       | 沟槽技术，低导通电阻和高开关速度   |

2SK3120-VB.pdf

### 三、应用领域及示例

2SK3120-VB MOSFET 适用于多种低压、高电流应用，具体应用领域包括但不限于：

1. **便携式电子设备**：在便携式设备如智能手机、平板电脑中，2SK3120-VB 可以用于电源管理模块。其低导通电阻和高开关速度有助于延长电池寿命和提高设备效率。

2. **DC-DC 转换器**：在 DC-DC 转换器中，该器件可用于实现高效能量转换。其高电流承载能力和低损耗特性，使其成为高效电源转换应用的理想选择。

3. **电机驱动控制**：在小型电机驱动应用中，2SK3120-VB 可用于控制电机的启动和速度调节。其高电流能力和快速响应性能，有助于实现精确的电机控制。

4. **开关电源 (SMPS)**：在开关模式电源中，2SK3120-VB 可以用作主开关元件，其低导通电阻和高频开关能力有助于提高整体电源效率和降低热量产生。

通过这些应用示例，可以看出 2SK3120-VB MOSFET 由于其低导通电阻、高电流能力和高效开关特性，适用于需要高效能量管理和快速响应的各种低压电子应用。
