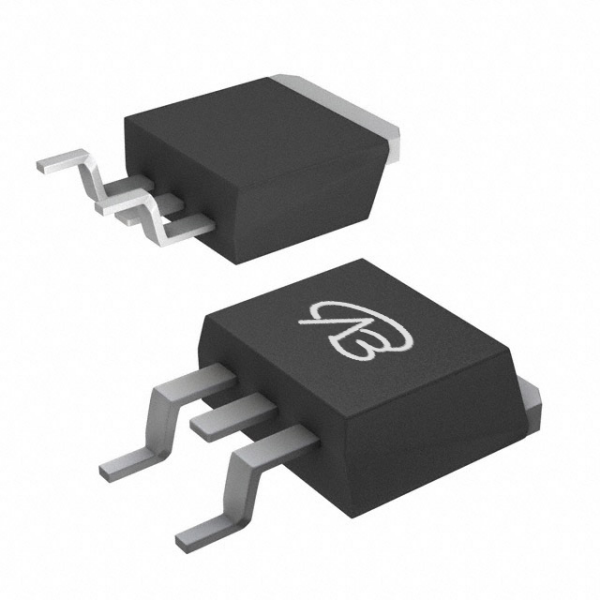

30N06-VB TO263一种Single-N沟道TO263封装MOS管

### 一、产品简介

**30N06-VB**是一款由VBsemi生产的单N沟道MOSFET，采用TO263封装。该器件具有高导通电流和低导通电阻的特点，适用于中等电压、高功率的应用场景。30N06-VB在电源管理、电机驱动和工业控制等领域具有广泛的应用前景。

### 二、详细参数说明

- **封装类型**：TO263

- **配置**：单N沟道

- **漏源电压（VDS）**：60V

- **栅源电压（VGS）**：±20V

- **门限电压（Vth）**：1.7V

- **导通电阻（RDS(ON)）**：

  - 35mΩ @ VGS = 4.5V

  - 32mΩ @ VGS = 10V

- **漏极电流（ID）**：50A

- **技术类型**：沟道技术

30N06-VB TO263.pdf

### 三、应用领域和模块示例

**30N06-VB**适用于以下领域和模块：

1. **电源管理**：

   - 在高功率、高效率的电源管理模块中，30N06-VB可以作为主开关管使用，提供高效的电能转换和稳定的电压输出，适用于工业设备和通信基站。

2. **电机驱动**：

   - 在中功率直流电机和工业电机驱动模块中，该MOSFET可以作为功率开关使用，提供可靠的电流传输和快速响应，适用于工厂自动化和机器人控制。

3. **电动汽车充电桩**：

   - 在快速充电桩中，30N06-VB可以用作功率开关和电压稳定器，确保充电桩的高效稳定运行，适用于城市和高速公路充电站。

4. **UPS（不间断电源）**：

   - 在UPS系统中，该器件可以用作开关管，提供稳定的电源输出和快速切换，确保关键设备的持续供电，适用于医疗设备和数据中心。

5. **工业照明**：

   - 在高功率LED照明系统中，30N06-VB可以用作LED驱动电路的开关管，支持高亮度和高效能的照明，适用于工厂和仓库照明。

30N06-VB凭借其高性能和可靠性，适用于各种中电压、高功率的电力电子应用，是电子工程师在设计中的理想选择。
