4816SM-VB一种Half-Bridge-N+N沟道SOP8封装MOS管

### 产品简介

4816SM-VB是一款半桥N+N沟道MOSFET，采用先进的Trench技术，封装形式为SOP8。它设计用于半桥电路，同时具备高效能、低导通电阻和稳定的性能特性，适用于需要高电流控制和功率转换的应用。

### 详细参数说明

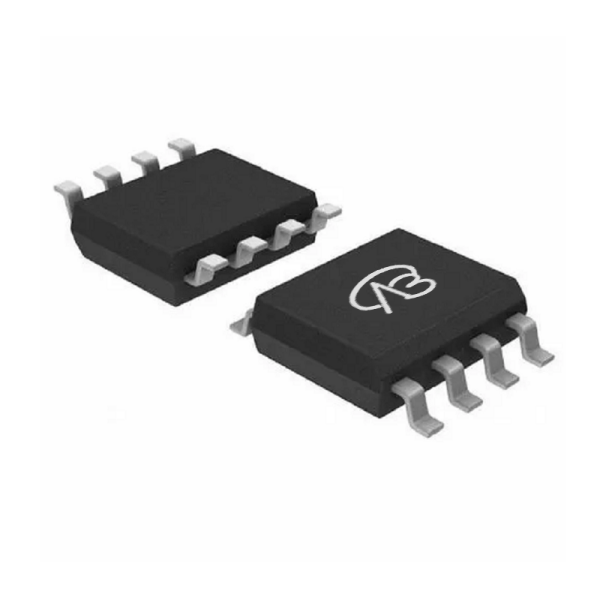

- **封装**: SOP8

- **配置**: 半桥N+N沟道

- **漏源极电压（VDS）**: 30V

- **栅源极电压（VGS）**: 20V（±V）

- **栅极阈值电压（Vth）**: 1.7V

- **导通电阻（RDS(ON)）**:

  - 21.6mΩ @ VGS = 4.5V

  - 18mΩ @ VGS = 10V

- **漏极电流（ID）**: 6.8A (单个MOSFET), 10A (两个MOSFET同时导通时)

- **技术**: Trench

4816SM-VB.pdf

### 应用领域和模块

4816SM-VB适用于多种需要半桥电路设计的应用场景，以下是具体的一些应用示例：

1. **电源转换器**: 在直流-直流（DC-DC）转换器和直流-交流（DC-AC）逆变器中，4816SM-VB可以用作半桥电路的关键组成部分，实现高效的电能转换和功率控制。其低导通电阻和高漏极电流能力能够提供稳定的电流输出和能源转换效率。

2. **电动马达控制**: 在电动工具、电动车辆和工业自动化设备中，该MOSFET可以作为电动马达控制电路的功率开关元件，实现高效的电动机驱动和速度控制。

3. **电池管理系统**: 在电动车辆和便携式电源设备的电池管理系统中，4816SM-VB可以用于充电管理和电池保护电路，确保电池的安全充放电和长寿命运行。

4. **工业控制**: 在工业自动化和机器人控制系统中，该器件可以用于电源开关单元和高效能电源分配，提高设备的能效和响应速度。

通过以上应用示例，4816SM-VB展示了其在多个领域中的广泛应用，为电子设备和系统提供了可靠的功率管理和控制解决方案。
