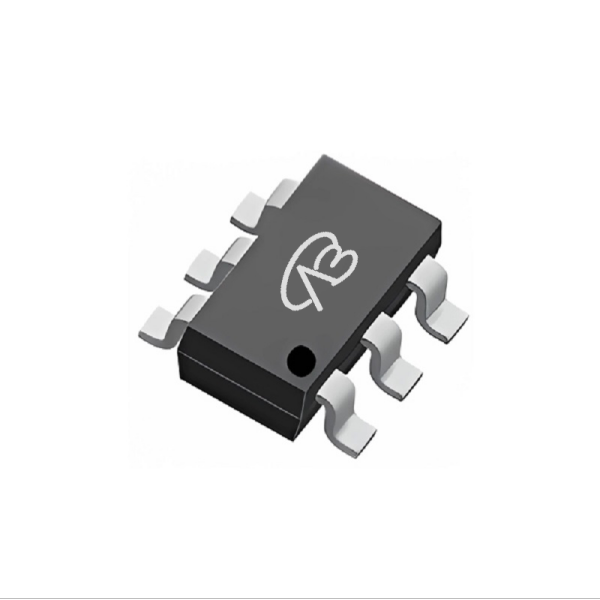

AM3490N-T1-PF-VB一种Single-N沟道SOT23-6封装MOS管

### 一、产品简介

**产品型号：AM3490N-T1-PF-VB**

**封装类型：SOT23-6**

**配置：单N沟道**

**技术：Trench**

AM3490N-T1-PF-VB 是一款单N沟道功率MOSFET，采用先进的Trench技术设计，旨在提供高效能和可靠性的功率管理解决方案。其小型的SOT23-6封装适合空间受限的应用环境，并具备优异的导通电阻和高电压承受能力。

### 二、详细参数说明

| **参数** | **值** |

| --- | --- |

| **型号** | AM3490N-T1-PF-VB |

| **封装类型** | SOT23-6 |

| **配置** | 单N沟道 |

| **最大漏极-源极电压 (VDS)** | 100V |

| **最大栅极-源极电压 (VGS)** | ±20V |

| **阈值电压 (Vth)** | 1.8V |

| **导通电阻 (RDS(ON))** | 105mΩ @ VGS=4.5V, 95mΩ @ VGS=10V |

| **最大漏极电流 (ID)** | 3.2A |

| **技术** | Trench |

AM3490N-T1-PF-VB.pdf

### 三、应用领域和模块示例

**应用领域：**

1. **电源管理**：AM3490N-T1-PF-VB 可以用于各种电源管理应用，如电池管理系统、DC-DC转换器和AC-DC转换器中的开关控制。

2. **电动工具**：在电动工具的电机驱动电路中，这款MOSFET可以提供高效能和高速开关特性，适用于各种电动工具的电源控制需求。

3. **LED驱动**：用于LED驱动电路的开关控制，确保LED照明系统的高效能和长寿命。

**模块示例：**

1. **汽车电子模块**：在汽车电子系统中，AM3490N-T1-PF-VB 可用于电动泵、风扇控制器和车载充电器等模块，提供可靠的功率控制和保护功能。

2. **电源开关模块**：适用于小型电子设备的电源开关模块，例如便携式电子产品中的开关电路，以实现高效的电源管理和延长电池寿命。

通过以上的产品特性和应用示例，AM3490N-T1-PF-VB 展现了其在高效能、高可靠性和空间受限环境下的广泛适用性，为多种功率管理和控制需求提供了理想的解决方案。
