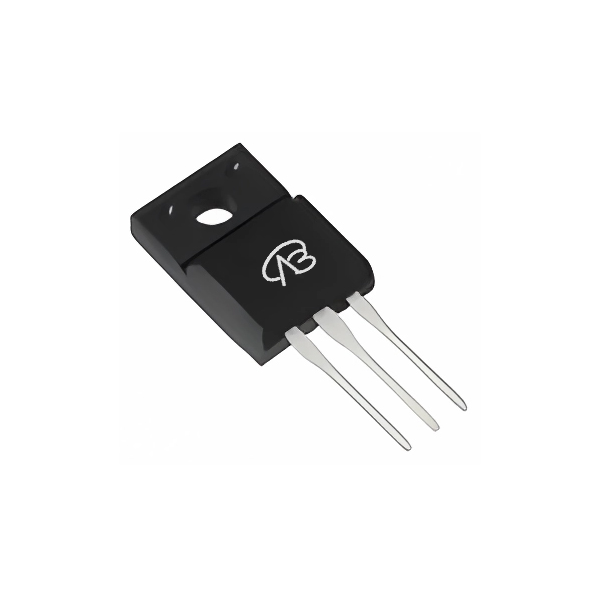

AP07N70CF-A-VB一种TO220F封装Single-N-Channel场效应管

### AP07N70CF-A-VB 产品简介

AP07N70CF-A-VB 是一款高压单N沟道MOSFET，采用TO-220F封装。该器件设计用于高效能和高可靠性的应用，具备650V的漏源电压(VDS)和7A的连续漏电流(ID)。其栅源电压(VGS)额定值为±30V，开启电压(Vth)为3.5V，导通电阻(RDS(ON))在栅源电压为10V时仅为1100mΩ。这款MOSFET采用平面技术，确保了优异的性能和耐用性。

### AP07N70CF-A-VB 详细参数说明

| 参数             | 值                  |

|----------------|------------------|

| **型号**        | AP07N70CF-A-VB    |

| **封装类型**    | TO-220F          |

| **配置**        | 单N沟道           |

| **漏源电压 (VDS)** | 650V              |

| **栅源电压 (VGS)** | ±30V              |

| **开启电压 (Vth)** | 3.5V              |

| **导通电阻 (RDS(ON))** | 1100mΩ @ VGS=10V |

| **连续漏电流 (ID)** | 7A                |

| **技术**        | 平面技术           |

AP07N70CF-VB.pdf

### 应用领域和模块示例

1. **电源转换器**：AP07N70CF-A-VB 适用于开关电源(SMPS)中的高压主开关，因为其高VDS和较低的导通电阻提供了高效率和低损耗的转换。

2. **逆变器**：在光伏逆变器中，该MOSFET可以用作直流到交流转换中的开关元件，其高压耐受和高电流能力使其成为理想选择。

3. **电机驱动器**：这款MOSFET可以用于高性能电机驱动器中，特别是在需要处理高电压和高电流的应用场景中，例如工业电机控制。

4. **电池管理系统**：AP07N70CF-A-VB 能在电池管理系统中用作保护开关，确保电池组的安全性和稳定性，尤其是在需要高压保护的情况下。

5. **家用电器**：由于其高电压和电流处理能力，该MOSFET适合应用在空调和冰箱等家用电器的功率控制模块中。

AP07N70CF-A-VB 的多功能性和高性能使其成为各种高压、高能效应用的理想选择。这款器件不仅可以在严苛的工业环境中使用，也同样适用于消费电子产品和可再生能源系统。
