AP0903GM-HF-VB一种SOP8封装Single-N-Channel场效应管

### 一、产品简介

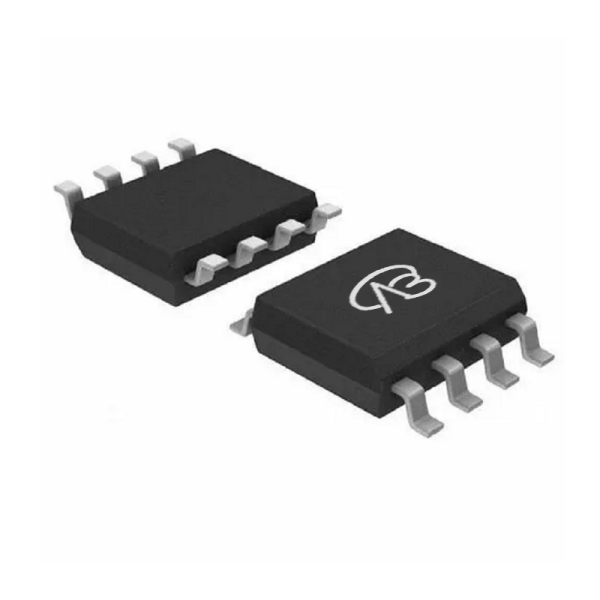

AP0903GM-HF-VB 是一款由 VBsemi 生产的单个 N 沟道 MOSFET，采用 SOP8 封装。该产品具有低漏源电压（VDS = 30V）和极低的导通电阻，适合高性能功率开关和电源管理应用。采用先进的沟槽技术（Trench Technology），确保在低栅极驱动电压下也能提供优异的性能和可靠性。

### 二、详细的参数说明

- **型号**: AP0903GM-HF-VB

- **封装类型**: SOP8

- **配置**: 单个 N 沟道

- **漏源电压 (VDS)**: 30V

- **栅源电压 (VGS)**: ±20V

- **栅极阈值电压 (Vth)**: 1.7V

- **导通电阻 (RDS(ON))**:

  - 11mΩ @ VGS = 4.5V

  - 8mΩ @ VGS = 10V

- **漏极电流 (ID)**: 13A

- **技术类型**: 沟槽技术（Trench Technology）

AP0903GM-HF-VB.pdf

### 三、应用领域和模块示例

AP0903GM-HF-VB 适用于多种应用领域，具体包括：

1. **电源管理模块**：

   - 在电源管理系统中，特别是需要高效率和高功率密度的情况下，该 MOSFET 可用于开关稳压器（DC-DC Converter）、开关模式电源和电池管理系统中的功率开关。

2. **电动工具和家电**：

   - 由于其高电流和低导通电阻特性，AP0903GM-HF-VB 可以用于驱动电动工具和家电中的电机和电磁阀，提高系统的效率和性能。

3. **LED 照明**：

   - 在 LED 驱动电路中，该 MOSFET 可以用作开关器件，帮助实现高效的 LED 灯具驱动电源，减少能量损耗并延长灯具寿命。

4. **电动汽车充电桩**：

   - 用于电动车充电桩中的功率开关电路，帮助控制电流和保证高效率的电能转换。

5. **工业自动化**：

   - 在工业控制系统中，特别是需要高速开关和大电流驱动的场合，AP0903GM-HF-VB 可以用于控制各种类型的负载设备，提高设备的响应速度和效率。

通过以上示例，可以看出 AP0903GM-HF-VB 在多个领域中具有广泛的应用前景，能够满足高效能电源管理和功率控制的需求。
