一款低功耗符合TIA/EIA-485标准要求的RS-485收发器—MAX3485

一、RS485总线原理

由于485电平和TTL电平标准不通，需要电平转换芯片来实现两者间的数据转换。

RS-485采用平衡式发送和差分接收方式实现通信，由于传输线通常使用双绞线，又是差分输入，所以有极强的抗共模干扰能力，RS485采用半双工工作方式，支持多点数据通信。总线网络拓扑一般采用终端匹配的总线型结构，即一条总线将各个节点串接起来。RS-485总线一般支持32个节点，如果特质的485芯片可以达到128或256个节点最大支持400个节点。

二、我司推出的MAX3485的几大特点

• 3-5V电源供电，半双工

• 1/8单位负载，允许最多256个器件连接到总线

• 驱动器短路输出保护，接收器开路失效保护

• 过温保护功能和低功耗关断功能

• 具有较强的抗噪能力和集成的瞬变电压抵制能力

• 在静电防护（ESD）抗击能达到±15KV HBM ESD

• 在电噪声环境中的数据传输速率可达到10Mbps

• 共模输入电压范围 -8V - 13V

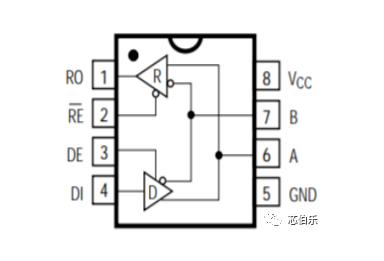

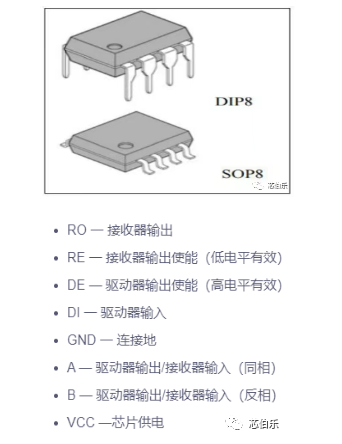

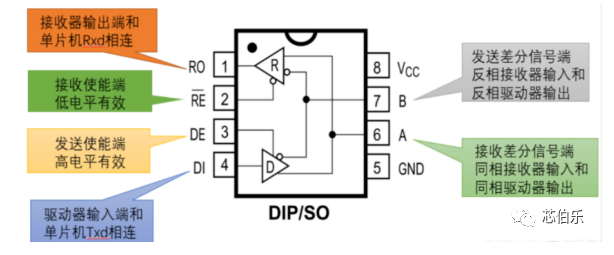

三、引脚定义及封装类型

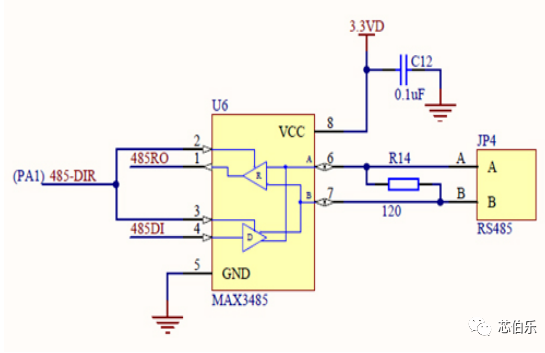

四、典型应用电路

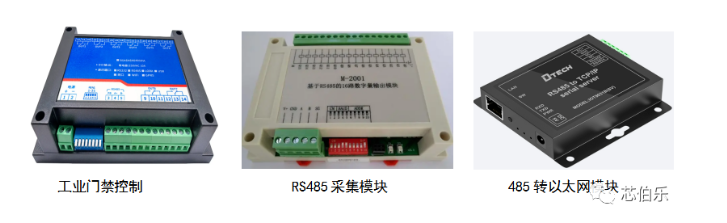

五、应用领域

MAX3485作为一款低功耗高传输数率，且具有多重保护的RS485收发器，在同类产品中性能更优，运用更广泛。为电路性能升级提供了强有力的模块支持，未来芯伯乐将会研发更多性能卓越产品，详细信息欢迎咨询我司销售人员。
