满足当今电源需求的全系列栅极驱动电源产品
标签： 来源：国产品牌站 作者：LZDZ2012 时间：2025-04-25 11:03
摘要：电源是电子设备的基础，其中的栅极驱动器是稳定提供设备电源的关键。栅极驱动器是一种功率放大器，它接受来自控制器芯片的低功率输入，并为高功率晶体管（例如IGBT或功率MOSFET）的栅极产生高电流驱动输入。本文将为您介绍芯伯乐品牌的栅极驱动芯片系列产品，栅极驱动电源产品系列的功能特性，电学参数以及应用领域。
电源是电子设备的基础，其中的栅极驱动器是稳定提供设备电源的关键。栅极驱动器是一种功率放大器，它接受来自控制器芯片的低功率输入，并为高功率晶体管（例如IGBT或功率MOSFET）的栅极产生高电流驱动输入。本文将为您介绍芯伯乐品牌的栅极驱动芯片系列产品，栅极驱动电源产品系列的功能特性，电学参数以及应用领域。
01
—
主要特征
锁存保护: 可承受 0.5A 反向电流
低至- 10V 的输入逻辑保护
输出阻抗低
单芯片集成两路驱动输出峰值电流:2A
工作范围: 4.5V~25V
最大输入负压可达 -5V
高电容负载驱动能力：--在 nF 负载时，开关时间< 25ns
上升/下降时间匹配
传播延时: 40ns
宽温度范围: -40℃~125℃
芯片开通/关断延时特性 -- Ton/Toff =70ns/70ns
符合 RoSH 标准 SOIC8/DFN8
02 —

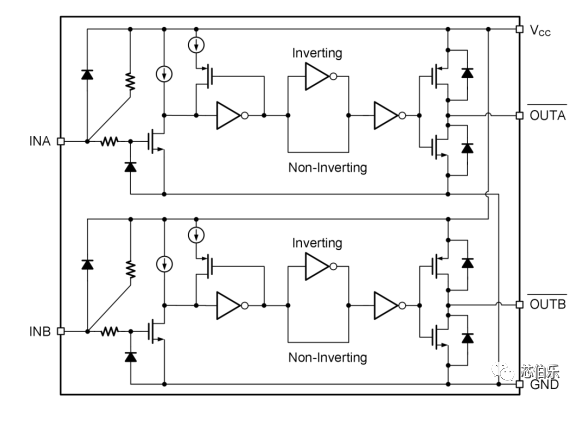

功能框图（GT4426/GT4427/GT4428）
03
—

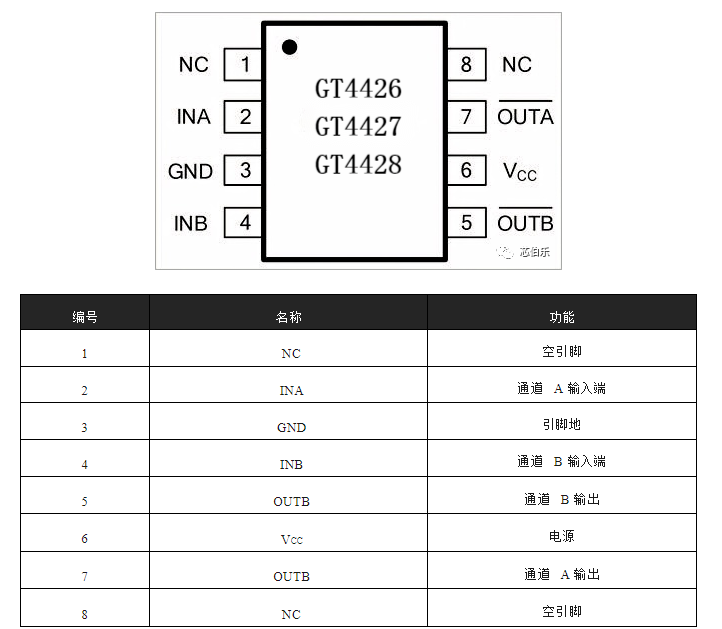

封装及引脚定义(GT4426/GT4427/GT4428)
04
—

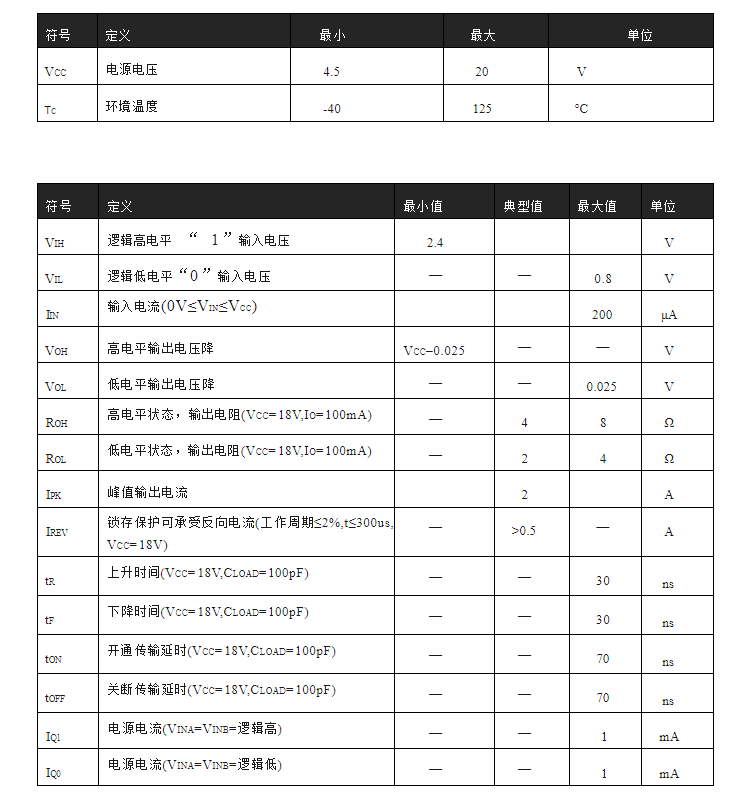

电学参数（GT4426/GT4427/GT4428）

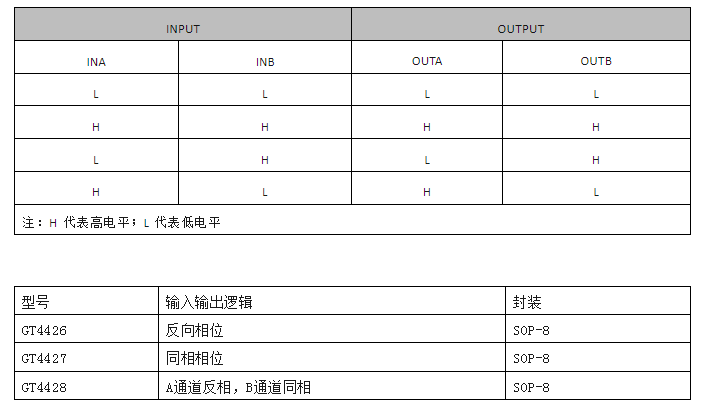

1、选型与输入输出逻辑对照表

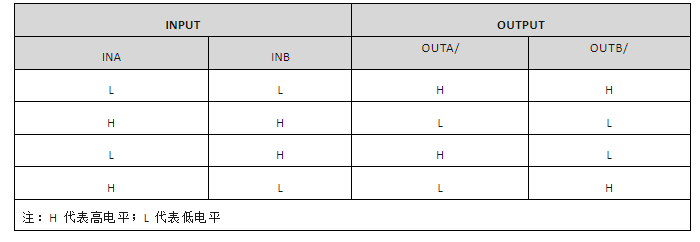

GT4426输入输出逻辑表

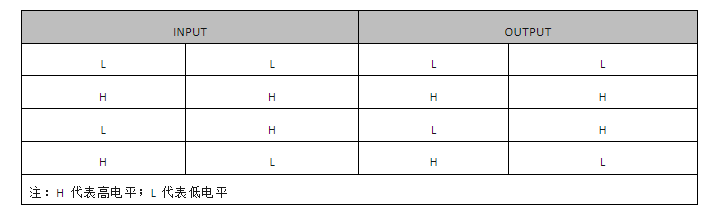

GT4427输入输出逻辑表
GT4428输入输出逻辑表

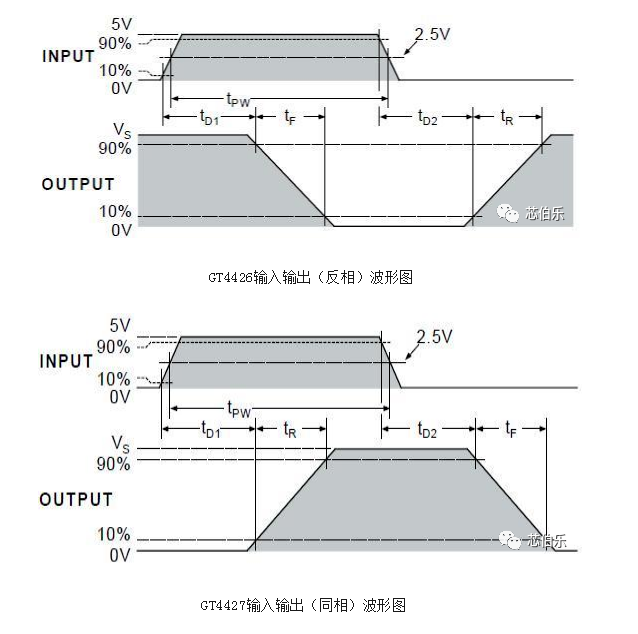

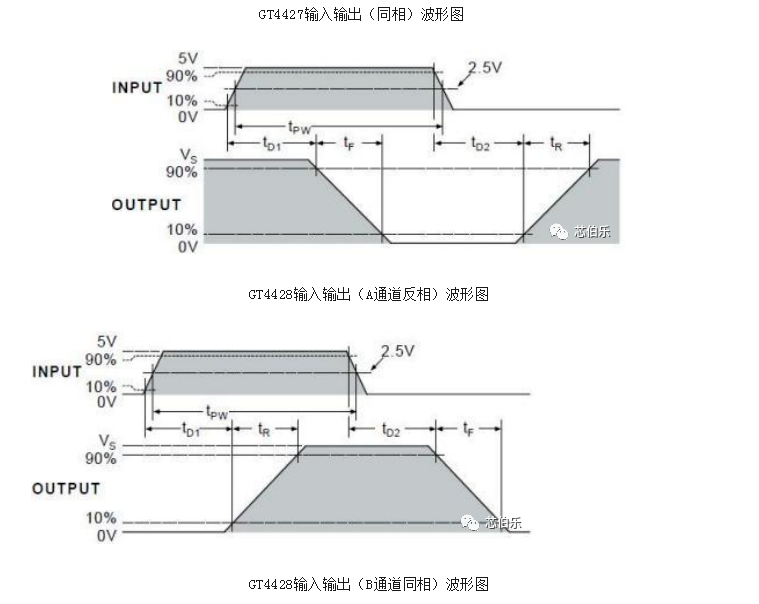

2、GT4426/GT4427/GT4428三款型号输入输出波形图
05
—

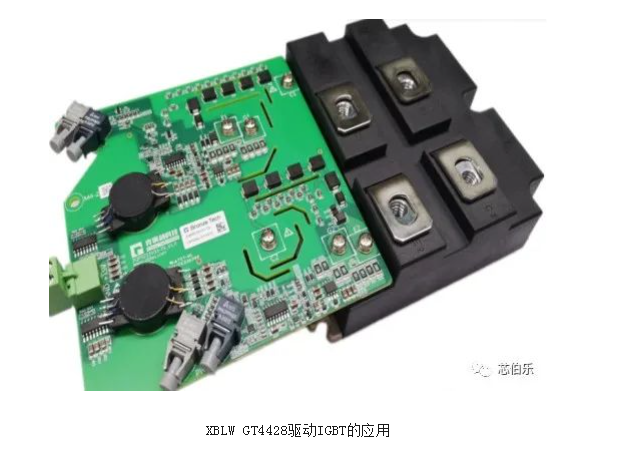

应用领域及产品
06
—
总结
在各种电力转换过程中，栅极驱动器扮演着重要的角色，而通过栅极驱动电源并支持双极电压输出的隔离式DC-DC转换器，更是为各种电器设备提供稳定电源的理想选择。芯伯乐推出了一系列的隔离式DC-DC转换器，提供支持IGBT、MOSFET、SiC MOSFET和GaN等不同技术的产品系列，能够满足各种应用的不同功率需求，产品系列相当完整，将是您进行产品开发时的上佳搭档。
