电流感应放大器 XBLW INA180/INA181 零漂移、双向电流检测放大器

描述

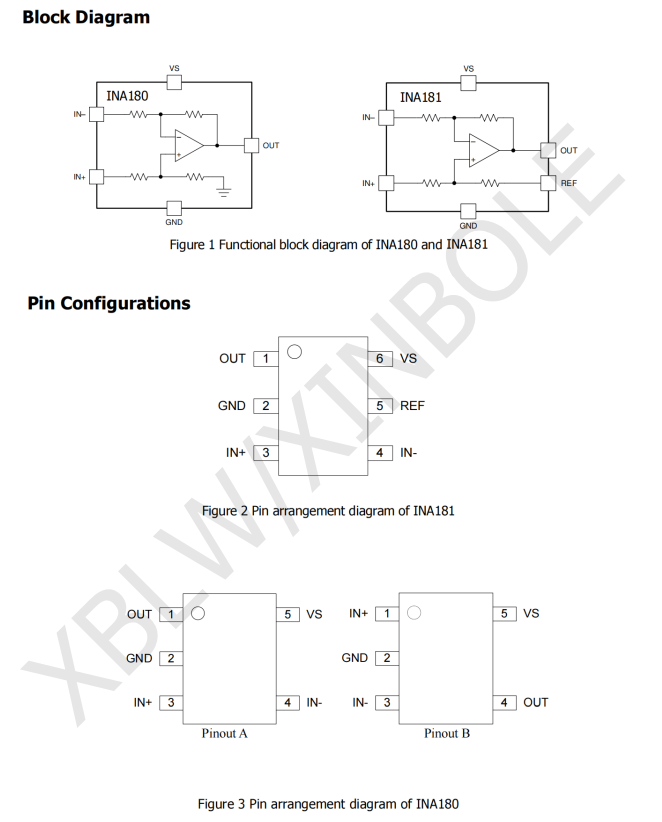

INA181 和 INA180 是宽频带、零漂移、双向电流检测放大器，主要用于电池监控、电源管理、过电流检测等。该电路可以在-0.2V到30V的共模电压下感应分流电阻上的压降。INA181和INA180电路与匹配电阻增益网络集成，具有四种固定增益选项:20V/V、50V/V、100V/V和200V/V。

INA181 和 INA180 电路由 2.7 V 至5.5 V的单电源供电，最大供电电流为260ua。

特征

• 轨到轨输出

• 偏置电压:

  ±150μV(最大)，VCM=0V

  ±500μV(最大)，VCM=12V

• 准确性和要漂移特性:

       增益误差:±1%(最大)

       偏移漂移:±1pV/℃(最大)

       增益漂移:±20ppm/c(最大)

• 输出电压增益:

       20 V/V   (INA181 A1 、INA180 A1 、B1)

       50 V/V   (INA181 A2 、INA180 A2 、B2)

       100V/V  (INA181 A3 、INA180 A3 、B3)

       200V/V  (INA181 A4 、INA180 A4 、B4)

• 高带宽:

       350kHz  (INA181 A1 、INA180 A1 、B1)

• 封装形式:

       INA180:SOT23-5

       INA181:SOT23-6

• 应用

       电机控制照明控制

       太阳能逆变器

       过电流检测

       电源管理

       电池监控

PIN TO PIN 兼容替代其他品牌

欢迎咨询交流或者申请样品免费试用。
