XBL6503在POE设备不同应用场景中的实际应用案例
POE分离器
POE分离器用于从以太网线缆中分离电力和数据信号。它通过网络变压器提取48V电压,经整流桥和滤波电容处理后,利用降压芯片XBL6503将其高效转换为设备所需的低电压。XBL6503支持宽电压输入和高输出电流,确保稳定供电。POE分离器广泛应用于非POE的监控摄像头、无线接入点、IP电话等设备,提供稳定电源的同时保持数据信号完整性。
网络摄像头
在POE网络摄像头中,XBL6503芯片能够提供稳定的大电流输出(最大5A),满足摄像头的高功率需求。其高效的电源转换能力确保了摄像头在长时间运行中的稳定性,同时小尺寸封装也使得摄像头的设计更加紧凑。
无线接入点
对于大功率无线接入点,XBL6503芯片能够提供足够的电流,确保设备在高负载下的稳定运行。其快速响应和低纹波特性保证了设备在电压波动时的正常工作,提高了系统的可靠性。
POE交换机
POE交换机是一种网络设备,能够通过以太网线缆同时传输电力和数据。它从上游设备(如PSE)获取电力用于自身运行,同时为下游设备(如PD)提供电力。POE交换机在POE网络中扮演关键角色,确保电力和数据信号的有效传输,广泛应用于监控摄像头、无线接入点等设备。
在智能建筑自动化系统中,XBL6503芯片能够为各种传感器和控制器提供稳定的电源支持。其多种保护功能确保了设备在恶劣环境下的可靠性,延长了设备的使用寿命。
方案设计

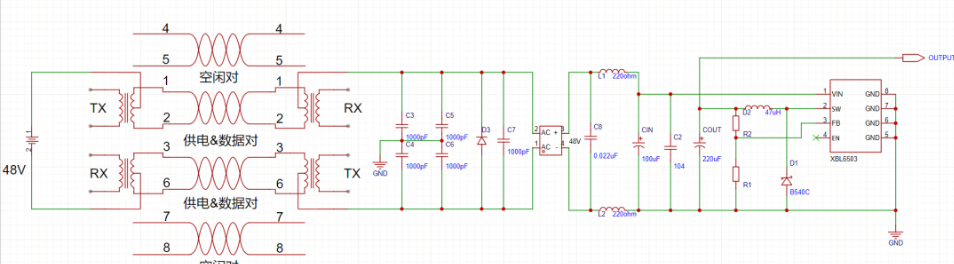

此图为POE设备物理连接原理图,POE设备的工作原理是通过以太网线缆同时传输电力和数据,其能实现的根本原因为差分信号传输依赖于差模电压(V1 - V2),叠加48V电压不会影响信号的正常传输。
其工作所需器件主要有:PSE(供电设备)、PD(受电设备)、DC-DC降压芯片、整流电路及电阻电容等。

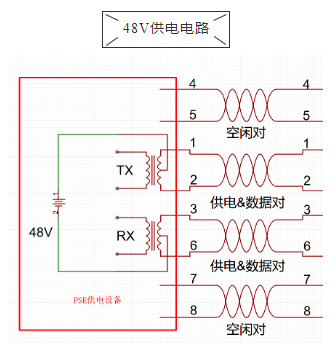

PSE(供电设备)主要提供48V电源接入网络变压器中心抽头,此时在原本信号电压基础上叠加了48V直流电压,由于网通设备信号传输是由两条线上的差模电压决定的,由差模公式V1-V2可计算出在不叠加48V电压情况下信号的差模电压,在叠加了48V电压之后带入公式(V1+48V)-(V2+48V)=V1-V2,即叠加48V电压之后信号保持不变。所以叠加了48V电压后并不会影响到信号的正常传输。
当信号传输进入PD(受电设备)后,信号通过网络变压器接入后级器件,在网络变压器的中心抽头将叠加的48V电压取出,此时即完成了电压的传输。电容C3、C4、C5、C6用于将传入的48V电压进行滤波消除干扰。整流桥的主要作用是防止因连接错误或设备故障导致的极性反转,确保输入到XBL6503的电压极性正确。此外,整流桥还能平滑电压波动,防止反向电流和电压尖峰对后续电路的损害,提高系统的稳定性和可靠性。整流桥在POE设备中提供了额外的保护和稳定性。

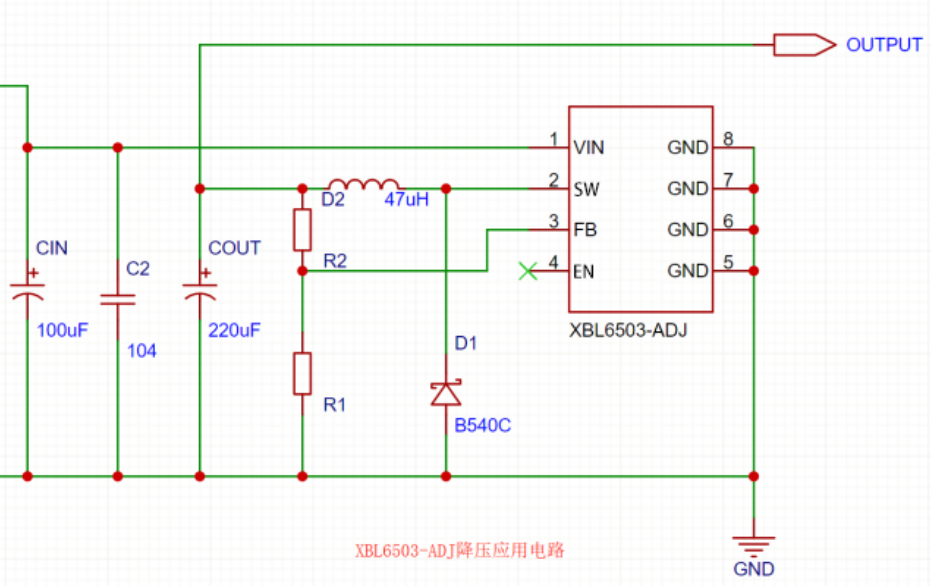

电压经过整流电路整流完成后接入XBL6503-ADJ进行高效稳定的降压输出合适的电压给后级电路供电,需要注意的是,XBL6503输出电压主要靠R2和R1的分压来完成,电阻选用公式为VOUT=1.230(1+R2/R1)其中R2=100K。
XBL6503最大持续输出电流为5A,能为后续电路的负载提供强大的带载能力。其4.5V~60V的宽电压输入使其在电压选择上更加灵活。

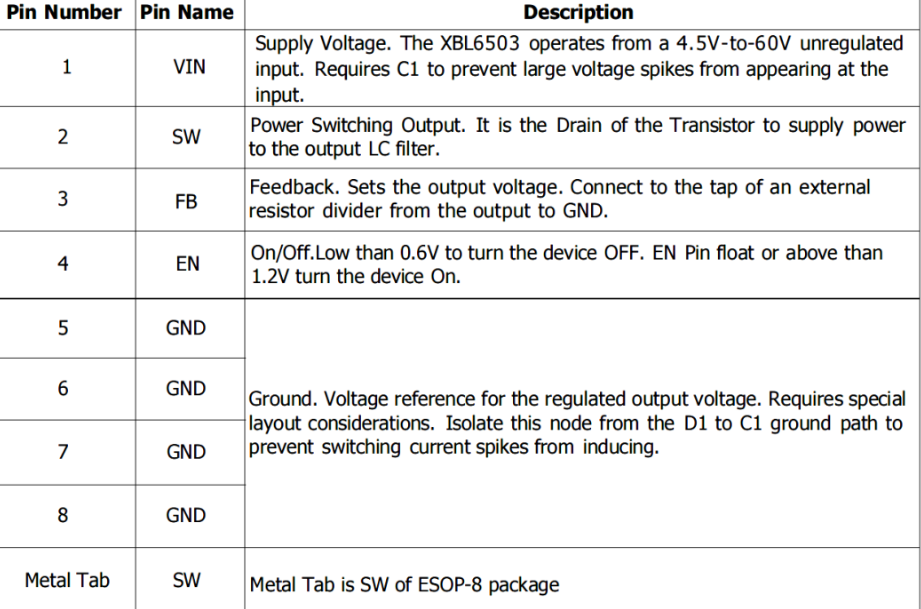

XBL6503电路设计建议

VIN 脚为XBL6503的正电压输入口,此处必须加入合适的电容防止尖峰电压损坏芯片,这里推荐使用100uF的电解电容加上104的贴片电容。
SW 为内部开关。该引脚上的电压在(+VIN - VSAT)和大约- 0.5v之间切换,占空比约为Vout / Vin。为了尽量减少与敏感电路的耦合,应尽量减少连接到此引脚的铜面积。
FB 引脚为反馈引脚,使用时需接入分压电阻,由分压电阻控制输出电压,公式为VOUT=1.230(1+R2/R1),R2=100K。
EN 脚为开关引脚,当引脚电压高于1.2V或悬空时开启输出,低于0.6V时关闭输出。

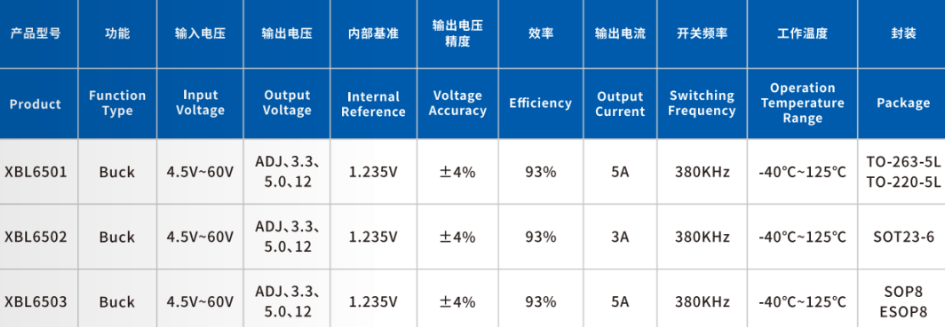

选型表
06 总结
XBL6501/02/03系列芯片以其高效、稳定的电源转换能力和多种保护功能,为POE设备提供了理想的电源解决方案。其在不同应用场景中的实际应用案例证明了其在满足高功率需求、提高系统稳定性和可靠性方面的卓越性能。随着POE设备在各个领域的广泛应用,XBL6501/02/03系列芯片必将成为推动行业发展的重要力量。
