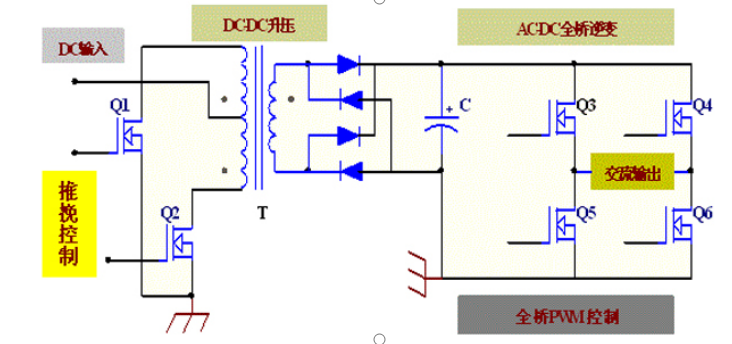

摘要：该方案前端DC-DC的升压采用推挽电路，开关晶体管Q1/Q2推荐 按照输入电压的不同来选择不同BVDSS电压的MOSFET
FeiHong/飞虹电子逆变器应用方案
推荐使用：该方案前端DC-DC的升压采用推挽电路，开关晶体管Q1/Q2推荐
按照输入电压的不同来选择不同BVDSS电压的MOSFET，推荐型号如下：
输入电压 | MOSFET的 BVDSS要求 | 推荐使用的飞虹型号: |
12V | 40-60V | 1404、50N06、3205、80N07、100N07 |
24V | 80V | 70N08、80N08、100N08 |
36V | 90-110V | 530、540、3710、75N100、4410 |
48V | 120-200V | 630、640、40N20 |
后端的AC-DC全桥逆变电路，根据亚洲、北美等不同国家市场对输出电压的
使用要求不同总结出逆变器的后端输出主要典型电压值为110V和220V；
结合逆变器设计的电路输出波形主要为方波和正弦波。推荐Q3~Q6可参照下表来选择MOSFET。
输出电压 | MOSFET的BVDSS要求 | 推荐使用的飞虹型号 |
110V（方波） | 200V | 630、640、40N20 |
110V（正弦波） | 400V | 730、740、20N40、830、840、13N50、20N50等 |
220V（方波） | 400V | 730、740、20N40 |
220V（正弦波） | 600V | 8N60、10N60、12N60、15N60、20N60等 |
