无线充电耳机行业方案
标签： 来源：南麟 作者： 时间：2021-07-30 13:35
摘要：作为TWS耳机伴侣，用作收纳及充电的耳机仓必不可少，用户可随时随地将耳机放入仓内，给耳机补充电能，延长续航时间。随着无线充电技术的普及，支持无线充电功能的TWS耳机仓应运而生。其内置无线充电接收模组，能够放在无线充电器上进行充电，实现无线蓝牙+无线充电的"真无线"功能，给用户带来更好体验。
TWS是英文 True Wireless Stereo（真正无线立体声）的缩写，TWS技术基于蓝牙芯片技术的发展，可以使耳机摆脱线路的“束缚”，实现真正的无线互联！TWS耳机正受到越来越多人的青睐，它具有以下优势：
§ 真正无线结构，完全摒弃有线烦恼，更自由移动
§ 使用方式可独享或共享，也可作为两台机器使用

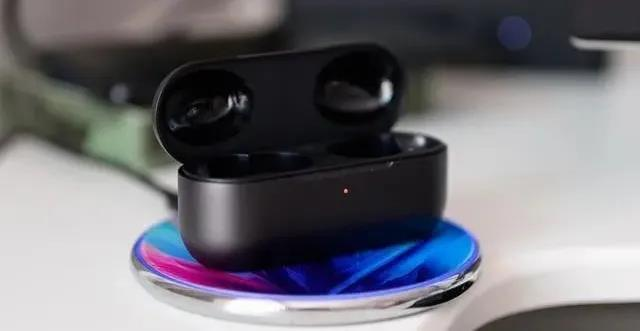

作为TWS耳机伴侣，用作收纳及充电的耳机仓必不可少，用户可随时随地将耳机放入仓内，给耳机补充电能，延长续航时间。随着无线充电技术的普及，支持无线充电功能的TWS耳机仓应运而生。其内置无线充电接收模组，能够放在无线充电器上进行充电，实现无线蓝牙+无线充电的"真无线"功能，给用户带来更好体验。
南麟电子一直关注并精研TWS蓝牙耳机市场，并与各方案商配合电源方案。为了满足终端需求，公司近期推出一款支持Qi协议的无线充电TWS耳机仓方案，备受市场关注。

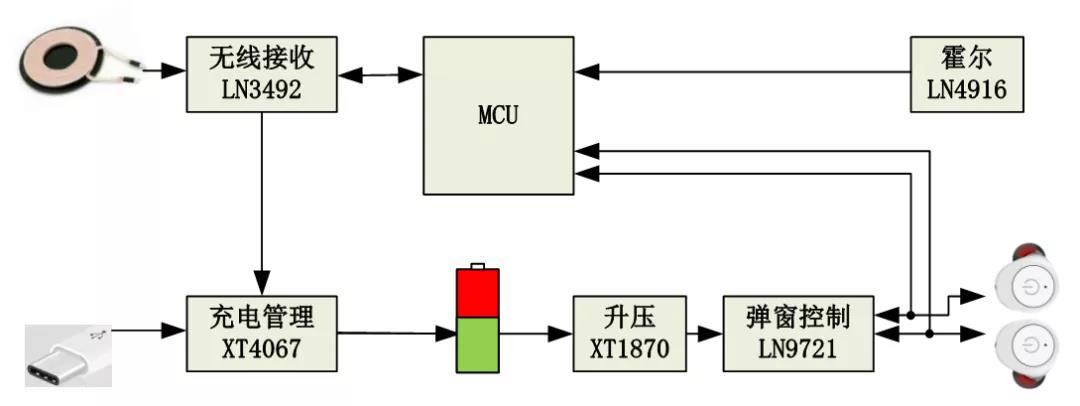

该TWS耳机仓系统框图如下：
南麟TWS耳机仓方案有如下特点：
§
支持5W无线充电和外部Type-C充电
§
§
支持WPS无线充电联盟Qi通信协议
§
§
超低待机功耗
§
§
支持弹窗功能
§
§
BOM简单，性价比高
§
南麟TWS耳机仓方案中关键物料介绍：
?充电管理芯片 XT4067
§
超低消耗电流：输入端待机功耗20uA，BAT端待机功耗小于0. 1uA
§
§
可编程电流设置，可支持10mA~1000mA充电
§
§
7V OVP保护，12V工艺耐压
§
§
DFN2020-8L封装
§
§
?无线接收模块的BUCK芯片 LN3492
§
1M工作频率，支持小电感，小电容，降低BOM成本
§
§
20V OVP设计，28V工艺耐压，可靠性高
§
§
2A电流能力
§
§
SOT23-6超小封装
§
§
?升压芯片 XT1870
§
1M工作频率，支持小电感，小电容，降低BOM成本
§
§
3.0-4.2V输入，5V输出，可带载400mA以上
§
§
待机电流8uA，关断电流＜0.1uA，高效延长了耳机仓的待机时间
§
§
效率高达94%
§
§
SOT23-5超小封装
§
§
?弹窗控制开关 LN9721
§
可以实现5V与左右耳机的独立控制，完美协助弹窗功能的实现
§
§
每路限流700mA
§
§
具有负载短路保护功能
§
§
与XT1870配合可完美替代真关断升压与双PMOS组合，降低BOM成本
§
§
SOT23-6L超小封装
§
§
?霍尔开关 LN4916
§
3.5mT的典型磁感应强度
§
§
4uA的待机功耗
§
§
单极性HALL，S极触发，提高系统的抗干扰性能
§
§
采用SOT553超小封装
§
