[沁恒微电子]免供电的远距离无线RS232转接器
标签： 来源：沁恒微电子 作者：华仔 时间：2021-07-09 09:33
摘要：RS232接口作为传统的通信接口之一，当以传统线缆连接方式使用时，其抗共模噪声干扰性弱、实际传输距离较短（一般不超过15米），而免供电的远距离无线RS232转接器（BLE232-NEP）将RS232信号转换为蓝牙无线信号，因此不存在共模噪声干扰和信号兼容问题。信号可穿墙传输，空旷环境下传输距离可达100米，且无需外部供电即插即用。
RS232接口作为传统的通信接口之一，当以传统线缆连接方式使用时，其抗共模噪声干扰性弱、实际传输距离较短（一般不超过15米），而免供电的远距离无线RS232转接器（BLE232-NEP）将RS232信号转换为蓝牙无线信号，因此不存在共模噪声干扰和信号兼容问题。信号可穿墙传输，空旷环境下传输距离可达100米，且无需外部供电即插即用。
应用场景

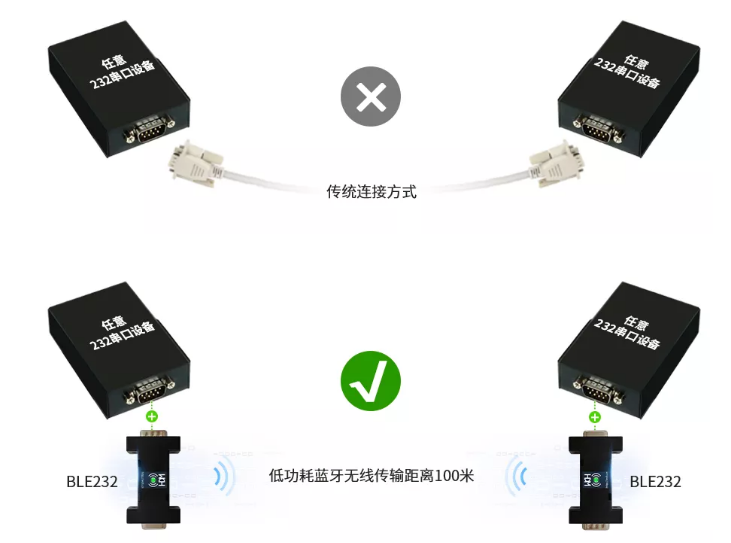

传统线缆替换
两个无线转接器通过蓝牙互连实现传统RS232连接线的替换

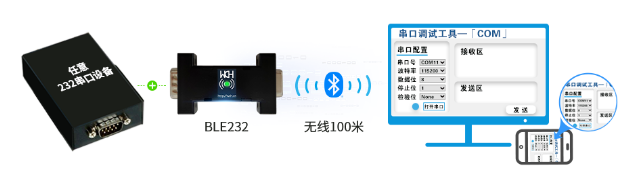

在线调试
无线转接器通过蓝牙连接电脑实现RS232接口设备的在线调试

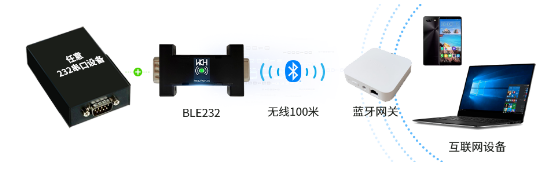

无线互联
RS232设备通过无线转接器连接蓝牙网关实现“万物互联”
技术原理
RS232串口作为一种常用的串行通信方式，其标准协议中并没有规定电源引脚，所以无法直接将设备插入RS232接口进行使用。串口取电技术利用先进的碎片电能收集技术，将RS232信号线上的电能进行收集，供CH9140低功耗串口转蓝牙芯片使用。
BLE232-NEP
免供电的远距离无线RS232转接器

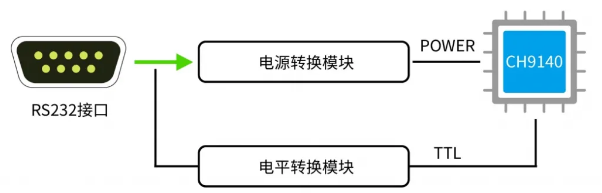

通过电源转换模块，将信号线上的电压转换为期望电压，同时通过电平转换模块将RS232信号转换为TTL信号。整体框图如上所示↑
