充电器方案
标签： 来源：辉芒微 作者： 时间：2023-12-13 09:13
摘要：辉芒微5V1A充电器方案
5V1A特色概述
全电压输入范围：90Vac~264Vac 50/60Hz
符合EMI 测试标准;EN55022 Class B标准
Efficiency ≥ 76% @115Vac/230Vac
待机功耗<60mw @230V
效率和待机功耗，满足DoE/CoC Tier2六级能效标准并有一定余量
CC/CV恒流精度< ± 5%
输出纹波 Vripple_p-p<100mv @90V-264V
内置输出线电压补偿
具有输出短路保护、欠压锁定、过压保护功能
优秀的容性负载输出启动特性
内置功率开关管，SOP8封装，外围元件数量很少，成本低。

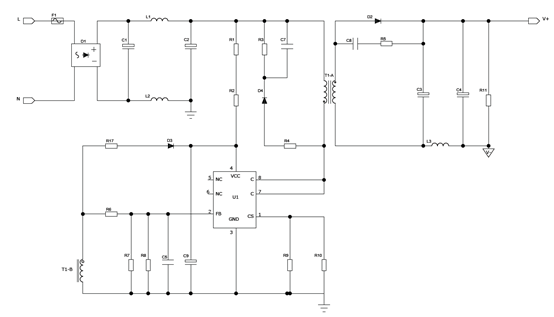

电路原理：
