LED驱动电源应用方案
标签： 来源：辉芒微 作者： 时间：2021-07-30 14:00
摘要：辉芒微LED驱动电源应用方案
10W(40V0.25A)非调光驱动特色概述
全电压输入范围（90Vac~264Vac）
超低成本
内置功率开关管，SOP8封装
芯片耐压高，可省掉RCD吸收回路(Vds尖峰为636V@264Vac), 有足够余量
隔离双绕组，无需变压器VCC辅助供电绕组，外围元件非常简单
高效率，Efficiency ≥ 86%/85% @115/230Vac
输出OVP电压可调(Rovp电阻)
具有智能OTC补偿/OTP保护等功能(温度过温补偿、过温保护)
具有输出开路/短路保护、CS短路保护、过压保护、欠压保护功能
耐压/绝缘测试/EFT：PASS
高低温开关测试(10万次)：PASS

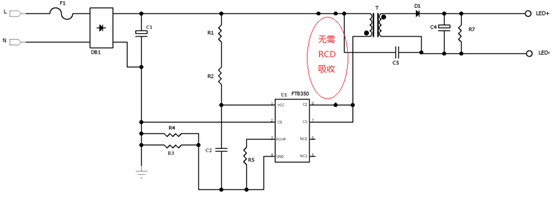

电路原理：
5W 开关调光调色温特色概述
与传统三段调光相比调光一致性好，并且可自由增减档位及调节亮度；
LED亮度状态共有三个档位（客户可自由增减档位），通过开关切换，状态可从档位1，切换到2，再切换到3，然后再变回到1，循环切换；
档位1 小夜灯：0.1W(PWM=2%);档位2 中亮： 1.0W(PWM=20%)；档位3 最亮： 5.0W(PWM=100%)
快速复位功能: 关电后快速开电(0.20秒内)，不管当前状态如何，档位直接切换到最亮档5W；单一开关控制多个灯具时，在某些极端条件下若出现各灯具状态不一致，使用此功能可快速统一各灯具的色温状态。
断电记忆功能: 切换器FT8010-002可自动保存当前灯光状态，关电5秒后(至10年内)再开，可自动恢复到断电前的档位状态；
外围电路简洁，控制方式简洁，无需逻辑MOS，整体成本低；
切换器FT801x-xxx具有多个子型号可选，可实现不同的调光调色温效果，以适应不同客户需求(详询FMD)
开关安装在火线上或零线上都能正常使用，抗干扰能力强，在恶劣条件下(比如铝基板和LED灯珠间有感应漏电时) 逻辑切换正常，一个开关控制多个灯具时一致性好；
全电压输入范围（90Vac~264Vac），兼容3W~5W;
耐压/绝缘/EFT测试：PASS
高低温/高低压开关测试(10万次@90V/264V, 50Hz/60Hz)：PASS

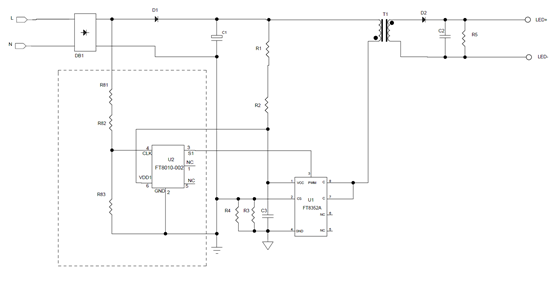

电路原理：
