关于lcd1602引脚信息详解！
标签： 来源：华强电子网 作者：华仔 时间：2021-07-30 17:09
摘要：LCD1602是工业字符LCD，每个点阵字符位可以显示字符，每个点阵字符位在每个字符之间有点间距，每行之间有间距，充当字符间距和行距的作用，正因为如此所以它不能很好地显示图形。为了让大家对1602液晶屏有进一步的认识，下面与大家分享lcd1602引脚图信息详解。
LCD1602是工业字符LCD，从它的名字我们可以得出它是可以同时显示16x02或32个字符。1602液晶屏也称为1602字符液晶屏，是用于显示字符、数字、符号等的点阵型液晶屏模块。由多个5X7或5X11等点阵字符位组成。每个点阵字符位可以显示字符，每个点阵字符位在每个字符之间有点间距，每行之间有间距，充当字符间距和行距的作用，正因为如此所以它不能很好地显示图形。为了让大家对1602液晶屏有进一步的认识，下面与大家分享lcd1602引脚图信息详解。
1602LCD表示显示为16X2的内容。也就是说，每行可以显示16个字符的液晶屏模块(字母和数字表示)。市面上的字符LCD大部分都是基于HD44780 LCD芯片，控制原理相同，因此基于HD44780编写的控制程序可以很容易地应用到市面上大部分字符LCD上。
lcd1602引脚图信息详解和功能说明
1602液晶屏共有16个针脚，每个针脚的功能都可以在数据手册中获得。在设计电路和编写代码之前，必须理解这些基本信息

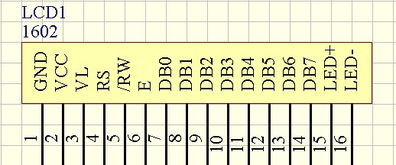

1602LCD使用标准的14针(无背光)或16针(有背光)连接器，各引脚接口说明如下：
针脚1: GND是电源
针脚2: VCC连接5V电源阳极
针脚3:V0是液晶显示器的对比度调整端，在面对电源时对比度最低，在接地电源上对比度最高(高时会时生成“鬼影”，可通过10K电位器进行对比度调整)。
针脚4: RS选择寄存器，高电平 1选择数据寄存器，低级别0选择命令寄存器。
针脚5: RW用于读/写信号线，高电平 (1)用于读，51的简单原理图低电平 (0)用于写。
针脚6：E(或EN)端从能量(enable)端、高电平 (1)读取信息，并在负跳时执行命令。
针脚7 ~ 14:D0 ~ D7是8位双向数据端。针脚15.脚背光正极，针脚16背光负极。
