VGA接口保护方案

标签: 来源:永裕泰 作者: 时间:2021-07-30 18:07

摘要:本方案采用2颗SOT-163封装ESD静电保护管,满足IEC61000-4-2, 等级4,接触放电+-20KV,空气放电+-25KV,能在反复的EESD情况下依然完好无损;该期间拥有超低容值,能保证信号传输的完整性,低漏电电流,以减少正常工作下的功率能耗。

VGA接口保护方案

VGA接口是一种D型接口,上面共有15针孔,分成三排,每排五个。其中,除了2根NV信号、3根显示数据总线和5个GND信号,比较重要的是3根RGB彩色分量信号和2根扫描同步信号HSYNC和VSYNC针。VGA接口中彩色分量采用RS343电平标准。RS343电平标准的峰值电压为1V。VGA接口是显卡上应用最为广泛的接口类型,多数的显卡都带有此种接口。有些不带VGA接口而带有DVI接口的显卡,也可以通过一个简单的转接头将DVI接口转成VGA接口,通常没有VGA接口的显卡会附赠这样的转接头。

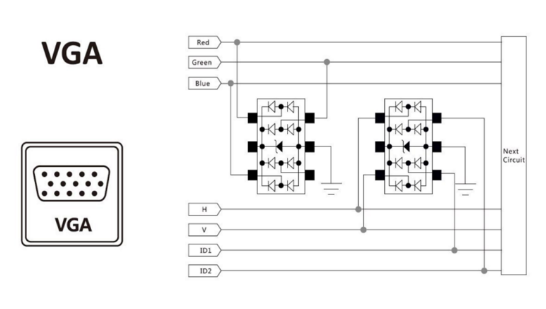

本方案采用2颗SOT-163封装ESD静电保护管,满足IEC61000-4-2,      等级4,接触放电+-20KV,空气放电+-25KV,能在反复的EESD情况下依然完好无损;该期间拥有超低容值,能保证信号传输的完整性,低漏电电流,以减少正常工作下的功率能耗。
