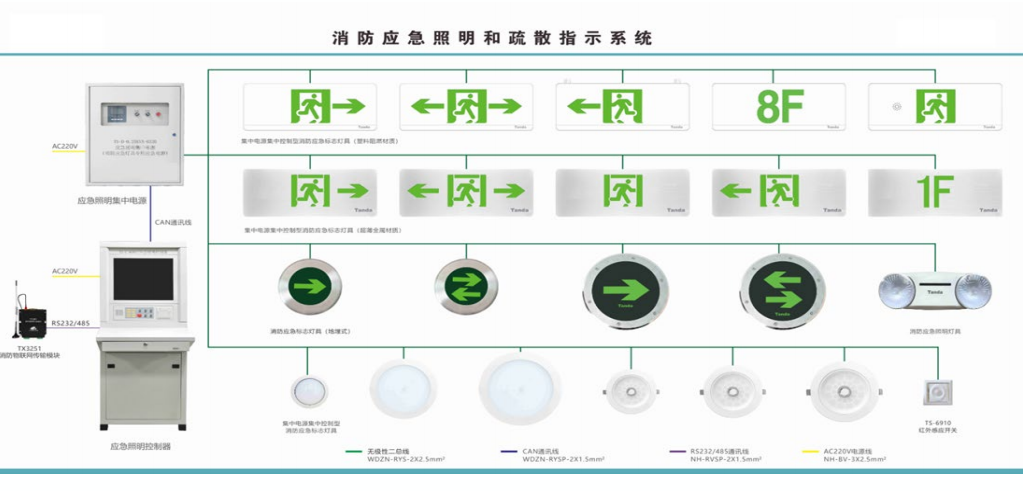

英锐恩科技推出消防应急照明标志灯单片机EN8F1821
标签： 来源：国产品牌站 时间：2024-04-12 14:12
摘要：英锐恩科技推出消防应急照明标志灯单片机EN8F1821，单片机芯片的主要特性如下：
英锐恩科技推出消防应急照明标志灯单片机EN8F1821，单片机芯片的主要特性如下：
1、芯片空间与 CPU
（1）程序空间
2K*16 Bit Flash，支持 1K 次擦除写入，一页为 128 字节，支持 IAP；支持非法指令复位功能；
支持复位指令；支持 EMC 侦测复位功能。
（2）数据空间
256*8 Bit SRAM。
（3）CPU
硬件 8BIT 堆栈，支持 8 层硬件堆栈嵌套；支持 2T 和 4T 的 CPU 运算模式；可在线调试，2
个硬件断点和无限个软件断点。
2、内置双时钟模式
高速可选 16M/8M/4M/2M/1M；超低功耗 2K 时钟；并可以作为 FCPU 时钟；通过寄存器可实
时切换 CPU 时钟。
3、GPIO
①IO 口的电流档是可选的，PA1-PA2 是通过大电流 SINK 驱动 IO，可以驱动 60mA，其他 IO
口是通过小电流驱动 IO
②通过编程控制 I/O 端口的上拉/下拉、开漏等状态，上拉电阻支持两类选择。上电默认所有
上下拉电阻关闭。
4、四种睡眠工作模式
（1）IDLE
CPU 停止工作，外设工作正常；所有中断可以唤醒，唤醒后继续从当前 PC 运行。
（2）PWSAVE
CPU 停止工作，高速 16M 时钟停止工作，低速 2K 时钟工作，工作功耗 30uA；支持外部中断、
IO 中断、复位、看门狗溢出、LVD 低压唤醒和 TIMER1 的 2K 定时唤醒，唤醒后继续从当前 PC 运行。
（3）DEEPPWSAVE
CPU 停止工作，高速 16M 时钟停止工作，低速 2K 时钟工作，SRAM 数据保持，功耗 3uA；
支持外部中断、IO 中断、复位、看门狗溢出、LVD 低压唤醒和 TIMER1 的 2K 定时唤醒，唤醒后
继续从当前 PC 运行。
（4）PWOFF
全部外设和模拟停止工作，功耗 1.5uA，支持外部中断、IO 中断、复位，唤醒后继续运行。
5、四个定时器/计数器
（1）TIMER0
8 位定时/计数器，可选 FCPU、OSC2K(2K 时钟)、T0CKI、运放输出作为 TIMER0 时钟，同
时支持 BUZZER 输出模式；支持四路 8bit 分辨率的 PWM 输出。
（2）TIMER1
16 位定时/计数器，有多个时钟输入选择，可以工作在异步时钟工作模式，同时支持 IO 管脚
捕捉模式的输入功能，可以硬件自动启动 ADC；可以输出一路 16 位 PWM 可调占空比的 PWM 输出。
（3）TIMER2
12 位定时计数器，支持 CPU 中断，时钟源为 FCPU；支持调频，PR2 写入值更新为 TIMER2
溢出时间。
（4）TIMER4
12 位定时计数器，支持 CPU 中断，时钟源为 FCPU；支持调频，PR3 写入值更新为 TIMER3
溢出时间；支持 4 路独立的可调占空比的 12 位 PWM 输出；与 CCP 的 HBRIDGE 构成 3 路互补可
调占空比的三组全桥输出 PWM 信号；支持中心对齐 PWM 和 ADC 自启动采集。
6、CCP 功能模块
12 位 CCP 模块，支持一路捕获，捕捉可以选择 TIMER1 或者 TIMER2；一路比较输出，可以
控制 IO 输出和启动 ADC 采集；支持扩展成六路 12bit 分辨率独立 PWM 功能，支持 ADC 采集和自启动自关闭；PWM 同时支持中心对齐模式，支持中心点启动 ADC 采集；支持比较器保护模式，可以自动启动 PWM 和关闭 PWM。
7、ADC 与 DAC
（1）ADC 模块
一个 16 通道输入的 12bit 高精度的 ADC，支持多个 IO 引脚采集，同时支持内部模拟信号采集；支持自动采集比较模式，可用于低功耗下信号采集。 （2）DAC 模块
一个数模转换器 DAC。输出电压范围可以从（1/32）*VDD 到（3/4）*VDD。
8、比较器
一路比较器，用于比较电压的大小。可以选取多个输入作为比较器输入源。
9、LCD 驱动功能
支持 1/2 偏压 LCD 驱动。若使能 LCD 模块并使能 COM 口功能，相应的 I/O 口将被强制作为
输入态，无需考虑相应 TRIS 位的状态。
10、触摸模块与 NTC
（1）NTC
内置温度传感器（NTC），支持 ADC 采集。 （2）触摸模块
支持 13 路 TOUCHKEY 的输入。
11、电压源
（1）高精度电压源
内置高精度电压源，提供电压 1.0V、2.0V、3.0V，0.1%精度
（2）LVR
提供 8 种低电压选择，支持低电压中断，同时也支持高电压中断，高电压中断可选择自动强制
PB0 输出指定电平，可实现电源电压采集。
12、7 种中断
①四个内部计数/定时器中断源。 ②三个外部 IO 管脚中断源：INT 管脚。
③PortA 和 PortB 的输入改变中断源。 ④CCP 中断。
⑤低电压、高电压 LVD 中断。 ⑥比较器中断。
⑦ADC 中断。
13、VDD 工作电压与封装类型
（1）VDD 工作电压范围
2.3V-5.5V，CPU 工作的最高频率为 16MHz(2T 和 4T 模式)，32MHz(4T 模式)。
（2）封装类型
QFN16(3*34*4)、SOP16、DFN9、SOP8。
