三分钟介绍有源低通滤波器！

常用滤波电路有无源低通滤波和有源低通滤波器。如果滤波器仅由无源组件(电阻、电容、电感)组成，则称为无源滤波器波电路，主要形式是电容滤波、电感滤波和复式滤波(逆L型、LC滤波器波、LCO型滤波器），有源低通滤波器的主要形式是有源RC滤波，也被称作电子滤波器。

有源低通滤波器可以认为设置信号频率高于此频率时无法通过的频率点很简单。在数字信号中，该频率点就是截止频率，如果频率区域高于该截止频率，则全部分配0。在此处理过程中，低频信号全部通过，因此被称为有源低通滤波器。

有源低通滤波器的概念经常用于电子电路、数据平滑、声音阻断、图像模糊等多种领域。

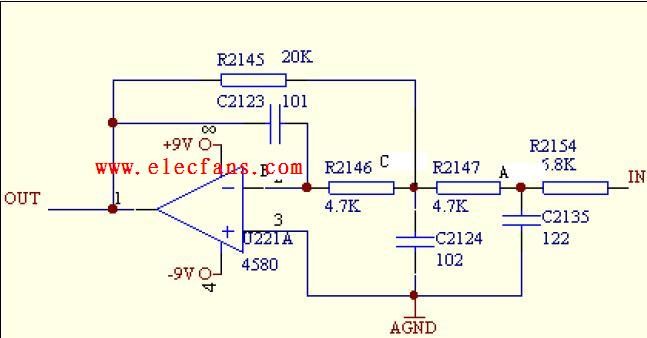

有源低通滤波器主要用于对音频解码芯片CS4360输出的音频信号执行低通滤波器波，以过滤不必要的高频信号。

有源低通滤波器的原理很简单，就是利用电容通高频率，利用低频，电感防止低频阻断的原理。对于需要拦截的高频率，不通过使用电容吸收和干扰电感的方法通过。对于需要释放的低频频率，利用电容高电阻、电感低电阻的特点通过。

最简单的有源低通滤波器装置由电阻和电容元件组成用于使其低于转换频率F，低波段信号通过，将高于旋转频率F，信号消失了。

在输入信号Vin中的频率低于切换频率F时工作，中的信号添加到电路时，C的耐受性大，没有分流作用，所以这个低频信号通过R输出。Vin的频率高于转折频率F时。由于C的耐受力已经很小，通过R的高频信号从C转换到地面，没有输出，达到了低通的目的，该RC低通滤波器波器的旋转频率F 。
