电阻屏控制器应用方案分析
标签： 电阻屏控制器 来源：沁恒 作者：皮皮虾 时间：2021-11-05 17:43
摘要：随着计算机技术不断发展，现如今越来越多的设备都会使用触摸屏或者液晶屏来作为用户接口。这样不仅可以节省空间，还可以很好的提高用户体验效果。那么今天针对这一变化，沁恒微电子也就电阻屏控制器的应用方案介绍了触摸屏的原理，我们一块来看看吧。
随着计算机技术不断发展，现如今越来越多的设备都会使用触摸屏或者液晶屏来作为用户接口。这样不仅可以节省空间，还可以很好的提高用户体验效果。那么今天针对这一变化，沁恒微电子也就电阻屏控制器的应用方案介绍了触摸屏的原理，我们一块来看看吧。
概述
4线电阻屏控制器方案板一端通过USB与PC相连，一端通过4线（X+,X-,Y+,Y-）与电阻屏触摸板相连，实现触摸控制。支持4点校正，画图测试，划线操作，支持鼠标左键右键等。可广泛应用于计触摸面板、触摸一体机、查询工控机、家电触控、手写板、计算机外设、工业控制等领域。
使用示意图如下：
实物图：
方案简介
| 方案名称 | 方案构成 | 方案说明 |
|---|---|---|
| 高性价比4线电阻屏控制板ATP_R_control_A | CH554+XPT2046 | 1、CH554+外置AD双芯片方案； 2、4线电阻屏控制方案，双芯片方案，成本低； 3、功能： （1）支持4/9/25点定位校正； （2）画图测试； （3）清除校正； （4）支持鼠标左键/右键； （5）支持划线操作； （6）支持多系统； （7）智能算法消抖和飞线； （8）分辨率：2048*2048； 4、支持计算机内置驱动或者第三方驱动方式； |
| 高集成度4/5/8线电阻屏控制板B TP_R_control_B | CH558 | 1、CH558单芯片方案； 3、功能： （1）支持4/9/25点定位校正； （2）画图测试； （3）清除校正； （4）支持鼠标左键/右键； （5）支持划线操作； （6）支持多系统； （7）智能算法消抖和飞线； （8）支持分辨率：2048*2048； 4、支持计算机内置驱动或者第三方驱动方式； 5、支持定制，根据客户需求拓展功能； |
注：CH554: 低全速USB主从+低成本8位E8051单片机，16K+1K，6通道触摸按键检测，ADC等。
CH558: 低全速USB设备+ADC 8位E8051单片机，40K+4K，4组定时器，双SPI，LED控制等。

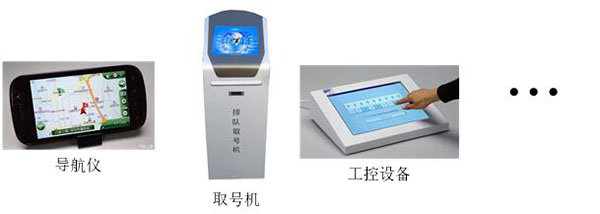

应用场景
方案提供形式
提供4线电阻屏控制器成品板；
提供4线电阻屏控制器主要芯片套片；
提供二次开发技术服务；
