国产低消耗运算放大器CBM8551可替换AD8551
标签:
运算放大器
来源:华强电子网
作者:NV
时间:2021-11-11 15:04
摘要:CBM8551和AD8551的主要参数均十分符合,功耗更低,工作电压范围更广,整体性价比更高一些,同时封装又支持SOT-23,适用于一些小型封装需求的产品设计,且CBM8551是国产芯片,具有低成本,供货周期短优势,量产和技术支持方面更占优。
在医疗领域以及温度压力传感器应用中,一般会需要用到运算放大器,以前我们经常用的是国外的AD8851,先为大家介绍一下这款AD8551。
AD8551是单通道放大器,具有轨到轨输入与输出摆幅能力。所有器件均保证可采用2.7 V至5 V单电源工作。AD8551可提供以前只有昂贵的自稳零或斩波稳定放大器才具有的特性优势。这些零漂移放大器采用ADI公司的电路拓扑结构,将低成本与高精度特性融于一体,无需外部电容。AD855x的失调电压仅为1 μV,漂移为0.005 μV/°C,因而特别适合不容许存在任何误差源的应用。这些器件在工作温度范围内的漂移接近零,对温度、位置和压力传感器、医疗设备以及应变计放大器应用极为有利。轨到轨输入和输出摆幅能力则使高端与低端检测均得以轻松实现。
随着市场环境变化,国产化替代需求增加,不仅国产芯片性价比较高,而且各性能参数可能更完胜于国外产品。推出芯佰微电子的一款零漂移低功耗放大器CBM8551。
型号 | CBM8551 | AD8851 |
工作电压 | 1.8-5.5V | 2.7-5.5V |
静态电流 | 180μA | 700μA |
输入失调电压 | 1μV | 1μV |
输入失调电压飘移 | 0.03μV/℃ | 0.005μV/℃ |
输入电压噪声 | 0.03μVp-p(0-10Hz) | 1μVp-p(0-10Hz) |
带宽 | 1.8MHz | 1.5MHz |
压摆率 | 0.95V/μS | 0.4V/μS |
工作温度 | -40~+125℃ | -40~+125℃ |
封装 | SOT23-5,SOP8 | SOP8 |
CBM8551和AD8851典型参数对比
从上面的参数对比可知:芯佰微产品CBM8551和ADI公司的AD8551工作温度范围、输入失调电压参数一致,其他参数差异较小,可以满足绝大部分零漂移,低功耗,轨到轨输入/输出,高精密放大的产品设计。

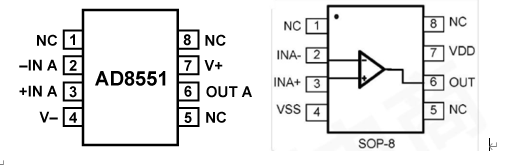

CBM8551和AD8851针脚对比图:

由管脚分配对比可知:两款产品8pin完全匹配,无需更改。
总结:
通过上述对比,CBM8551和AD8551的主要参数均十分符合,功耗更低,工作电压范围更广,整体性价比更高一些,同时封装又支持SOT-23,适用于一些小型封装需求的产品设计,且CBM8551是国产芯片,具有低成本,供货周期短优势,量产和技术支持方面更占优。
