芯佰微单电源平衡线路驱动器应用方案
标签： 单电源平衡线路驱动器 来源：芯佰微 作者：QC 时间：2021-11-12 14:48
摘要：芯佰微单电源平衡线路驱动器应用方案
方案概述：

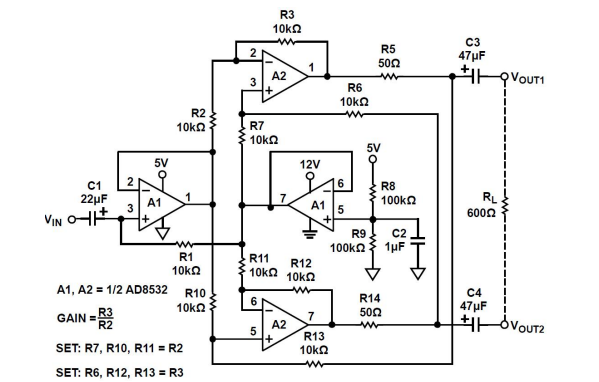

图中的电路是专业音频应用中使用的独特线路驱动电路拓扑，它可被修改为汽车和多媒体音频应用。在单个5V电源上，线路驱动器在输入信号电平为4Vp-p的情况下，在从20Hz到15kHz（未显示）的600Ω负载中显示出小于0.7%的失真。实际上，对于32Ω的负载，CBM853x系列的输出驱动能力保持这一水平。对于小于1Vp-p的输入信号，无论负载如何，THD都小于0.1%。该设计是一个无变压器，平衡传输系统的输出共模抑制噪声是至关重要的。与基于变压器的系统一样，对于不平衡线路驱动器应用， 任何一个输出都可以对地短路，而不改变电路增益。其他电路增益可以根据图中的等式设置，这使得设计可以很容易地配置为反转、非反转或差分操作。
用于多媒体和汽车应用的单电源平衡线路驱动器
芯佰微电子精密运算放大器CBM8531、CBM8532和CBM8534分别是单通道、双通道和四通道轨到轨输入与输出、单电源放大器，具有250mA输出驱动电流。这种高输出电流特性使这些放大器特别适合驱动阻性或容性负载。交流性能也非常出色，具有3MHz带宽、5V/μs压摆率及低失真特性。所有器件均保证可采用3V单电源和5V电源工作。
CBM853x系列具有极低的输入偏置电流，因此可用于积分器和二极管放大，以及其它要求低输入偏置电流的应用。采用5V电源时，每个放大器的电源电流仅为750μA，使得低电流应用能够控制高电流负载。
CBM853x系列非常稳定，能够驱动诸如LCD中的高容性负载。这些器件在输入与输出上具有轨到轨摆幅能力，因而设计人员可以在单电源系统中缓冲CMOSDAC、ASIC或其它宽输出摆幅器件。CBM8531/CBM8532/CBM8534在扩展的工业温度范围内指定(?40°C至+85°C）。
CBM8531有8引脚SOIC、5引脚SC70和5引脚SOT-23封装。CBM8532有8引脚SOIC、8引脚MSOP和8引脚TSSOP表面贴装封装。CBM8534有窄体14引脚SOIC和14引脚TSSOP表面贴装封装。
特点：
单电源供电:2.7V to 6V
高输出电流:±250mA
低电源电流:每个放大器750μA
宽带宽:3MHz
压摆率:5V/μs
无反相
低输入电流
单位增益稳定
轨到轨输入和输出
