浅析沁恒微SATA电子盘方案

方案简介

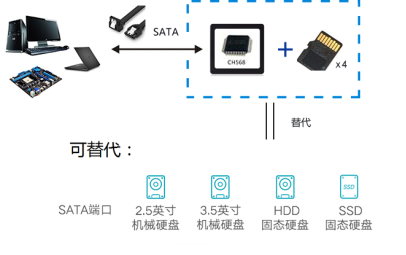

基于CH568单芯片实现的SATA电子盘方案，以CH568 MCU为磁盘驱动器， 1-4张SD卡为存储介质。串行SATA口连接电脑等主机，实现了本地磁盘存储、系统启动盘等功能。

SATA电子盘和普通SATA接口硬盘相比，具有抗震好、静音、成本低、体积小、容量不限定的优势；和固态硬盘相比，具有性价比高、容量可控的优势；基于CH568芯片的SATA电子盘方案和同类产品相比，具有速度快、SD卡和系统兼容性高的优势。

方案特点

抗震动、抗干扰、抗碰撞、解决硬盘易损坏问题；

小巧便携，安装方便；

SD卡容量无限制，可根据需要选用，避免硬盘空间浪费，节约成本；

SDIO高速SD卡接口，兼容市面常用的TF卡、SD卡、eMMC卡等，支持UHS-I；

支持系统启动，兼容计算机和操作系统类型不限；

连续读速率可达160 MB/s，支持4张SD卡；

方案实现

CH568集成的SATA控制器支持1.5G和3G模式，通讯传输可达150MB/s和300MB/s。 4组独立的SD控制器可同时提供最大96MHZ的通讯时钟，每组SD数据传输可达48MB/s。 DMA方式进行数据转移，设置RAM双缓冲保存数据，节约等待时间，提高速度。 基于CH568的主要特性，针对不同的应用需求，可进行如下设计：

1.容量扩展

N张SD卡进行容量“拼接”，固件进行多张SD卡内块地址的线性重排，等效电子盘容量为N张SD卡容量总和。

2.速度提升

N张SD卡进行速度“拼接”，固件进行多张SD数据的同时传输，等效电子盘访问速度为单张SD卡的N倍。

3.磁盘备份

通过将N张SD卡划分为主盘卡和备份卡，在磁盘写操作时，固件实时写入主盘卡和备份卡，防止因物理介质损耗导致数据丢失。通过SD卡对拷功能快速实现磁盘还原。

4.加密管理

使用内置多种加密模式，对存储数据进行部分或全部实现实时加密，提高数据安全性。

5. 多形式电子盘

方案对比：

应用场景

基于CH568芯片的SD转SATA接口电子盘方案，可以广泛应用于工业控制、机械加工、数据采集、产品测试等复杂的环境中。
