基于电流模式PWM控制芯片的18W快充方案

方案简介：

在进行18W快充设计时，可选用富满电子的FM7318A电源控制芯片，它是一款内置高压MOSFET的电流模式PWM控制芯片，具有软启动、欠压保护、过压保护、逐周期电流限制等多种保护措施，并且具有良好的EMI性能，VDD输入电压-0.3~35V，VCC工作电压最高可达35V，且当输出电压为5~12V时，具有稳压能力，无需设计稳压系统，节省成本。FB输入电压-0.3~7V，工作温度-20℃~150℃，满足18W快充方案的市场应用。

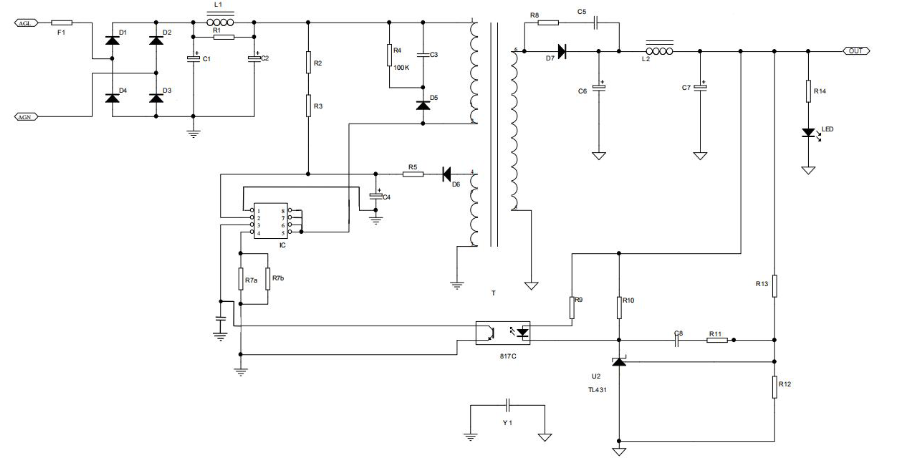

以下是典型应用电路：

FM7318A应用于18W快充设计时的优势与特点：

1. VCC工作电压最高可达35V且当输出电压为5~12V时，具有稳压能力，无需设计稳压系统，节省成本。

2. 更优化的Burst控制模式，FM7318A可自动内部调节开关频率，当负载减少时可自动调慢开关频率进而减少功耗，可以达到省电及延长寿命。

3. 更简单的PCB设计，正常负载情况下固定65KHz开关频率，无需外部电阻对频率进行设置，为工程师开发提供了方便，设计起来更简单。

4. 更小的输出纹波，斜波补偿电路在SENSE端检测电压信号上叠加了一个三角波信号，极大的提高了系统稳定性，输出更小的纹波。
