摘要:本方案是以CH564为核心芯片的高速数据采集、U盘(SD卡)存储、网络数据传输方案。具有单芯片体积小、高性价比、高集成度和高稳定性等特点。
现如今随着大数据时代的不断发展,人们对于数据采集的方法也出现了很多的创新。比如南京沁恒微电子提出的多接口数据采集网络传输和存储的应用方案,我们今天来详细的了解一下具体内容。
一、概述

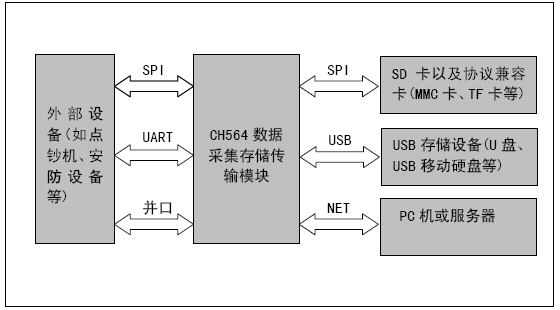

本方案是以CH564为核心芯片的高速数据采集、U盘(SD卡)存储、网络数据传输方案。具有单芯片体积小、高性价比、高集成度和高稳定性等特点。该方案可以采集串口、SPI口或者并口上的数据,然后以文件的形式存储到U盘或SD卡等移动存储设备,同时将采集的数据通过网络上传到PC机或者服务器。并且可以通过存储设备进行系统参数配置和程序更新升级。

二、特点
数据采集接口支持UART接口、SPI接口或并口。UART接口最高速度可达10Mbps,支持波特率调整;SPI接口最高时钟频率可达30MHZ,自带32级FIFO,支持DMA;并行接口为8位模式,速度最高可达2MB。
数据存储支持USB存储设备(包括U盘、USB移动硬盘、USB闪存盘、USB读卡器等)和SD(包括标准容量SD卡和高容量HC-SD卡以及协议兼容的MMC卡和TF卡)。
数据传输支持10M/100Mbps以太网,支持TCP、UDP和IPRAW三种模式,芯片内置以太网MAC和PHY,无需外部增加其它芯片。
简单易用,客户无需了解U盘、SD卡相关协议及操作,无需了解FAT文件系统,无需了解TCP/IP协议,即可实现U盘(SD卡)文件的读写操作,网络数据的传输。
可通过U盘或SD卡进行系统参数配置以及程序更新升级。
可通过串口进行系统参数配置以及程序更新升级。
单芯片体积小、高性价比、高集成度、高稳定性。
可根据客户需求进行功能重新定制。
