光电耦合器HCPL-063L型号替代 国产奥伦德OR-063L PTP替代
标签： 光电耦合器 来源：华强电子网 作者：NV 时间：2021-11-16 14:36
摘要：奥伦德OR-063L和HCPL-063L，尺寸上基本能实现完全PIN TO PIN 替代，客户一种PCB可兼容两种设计。奥伦德作为国内的厂家，技术支持及产品的供应周期都会相对来说更加适应目前的市场行情。
由于半导体市场行情缺货影响，许多客户在设计研发新项目时会更加着重于国内的品牌参与到客户的项目设计里。市面上的应用例如：隔离线接收机、计算机外围接口、微处理机系统接口、数字隔离、A/D转换、D/A转换、开关电源供电、仪器输入/输出隔离等应用中，隔离器器件的应用是必不可少的。
根据部分客户的项目，为了防止供应链的不稳定，本文介绍来自国内厂家奥伦德科技的光电耦合器OR-063L能Pin to pin替代美国博通-Broadcom的HCPL-063L。

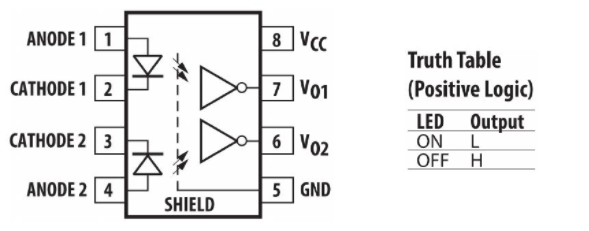

奥伦德OR-063L和HCPL-063L的内部功能框图对比：

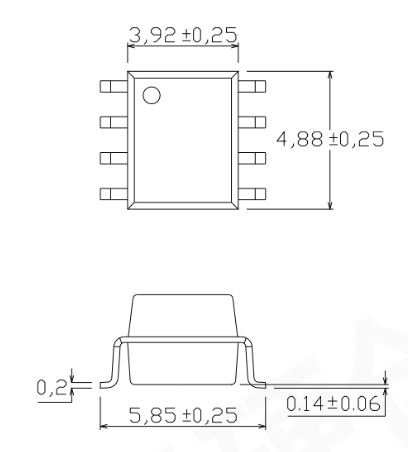

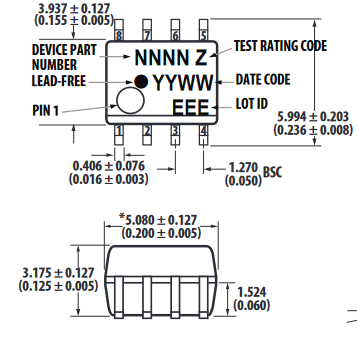

奥伦德OR-063L和HCPL-063L的封装尺寸对比：
奥伦德OR-063L和HCPL-063L的特性对比，两者都有以下特点：
低功耗
在VCM=1000V时，最小共模抑制（CMR）为15kV/us
高速：典型的15MBd
LVTTL/LVCMOS兼容
低输入电流能力：5mA
3.3V/5V双电源电压
奥伦德OR-063L和HCPL-063L的电气规格对比：
当Vcc=3.3V，Ta=25℃时测试时 | ||
型号 | OR-063L | HCPL-063L |
高电平输出电流 | 4.5μA | 4.5μA |
输入阈值电流 | 3mA | 3mA |
低电平输出电压 | 0.35V | 0.35V |
高电平供应电流 | 6.9mA | 6.9mA |
低电压供应电流 | 8.7mA | 8.7mA |
输入正向电压 | 1.5V | 1.5V |
输入反向击穿电压min | 5V | 5V |
输入电容 | 60pF | 60pF |
当Vcc=5V，Ta=25℃时测试时 | ||
型号 | OR-063L | HCPL-063L |
高电平输出电流 | 5.5μA | 5.5μA |
输入阈值电流 | 2.5mA | 2.5mA |
低电平输出电压 | 0.35V | 0.35V |
高电平供应电流 | 10mA | 10mA |
低电压供应电流 | 13mA | 13mA |
输入正向电压 | 1.5V | 1.5V |
输入反向击穿电压min | 5V | 5V |
输入电容 | 60pF | 60pF |
综上所述：
1．奥伦德OR-063L和HCPL-063L，尺寸上基本能实现完全PIN TO PIN 替代，客户一种PCB可兼容两种设计。
2．奥伦德作为国内的厂家，技术支持及产品的供应周期都会相对来说更加适应目前的市场行情。
