永裕泰火灾报警系统产品的防雷防浪涌保护方案
标签： 火灾报警系统 来源：永裕泰 作者：QC 时间：2021-11-17 11:08
摘要：目前火灾报警系统在楼宇、隧道、石油、化工哥哥区域得到广泛应用，然后系统的防雷措施有的不够完善，因个别节点设备的雷击损坏，短路，导致整个系统失效经常发生。
目前火灾报警系统在楼宇、隧道、石油、化工哥哥区域得到广泛应用，然后系统的防雷措施有的不够完善，因个别节点设备的雷击损坏，短路，导致整个系统失效经常发生。
这种情况发生的主要原因就是设备板卡级的不到位，就算前级加了防雷器，也发挥不了很好的作用，所以作为火灾报警系统产品的厂家对自己的负责就是全面考虑板卡级的防雷电路，不能只寄希望于外部防雷，毕竟工程施工质量，接线都对防雷效果有影响。
基于各类产品，总结出需要设计防护的接口类别
1、 报警总线
2、 多线控制线
3、 RS-485通信总线
4、 RS-232通信总线
5、 DC24V电源线
6、 AC220V电源线
以上各类接口，电压、速率、线路长短不一，所以要设计不同的防雷电路，一下基于KUU的防护器件做逐一保护方案的设计介绍。

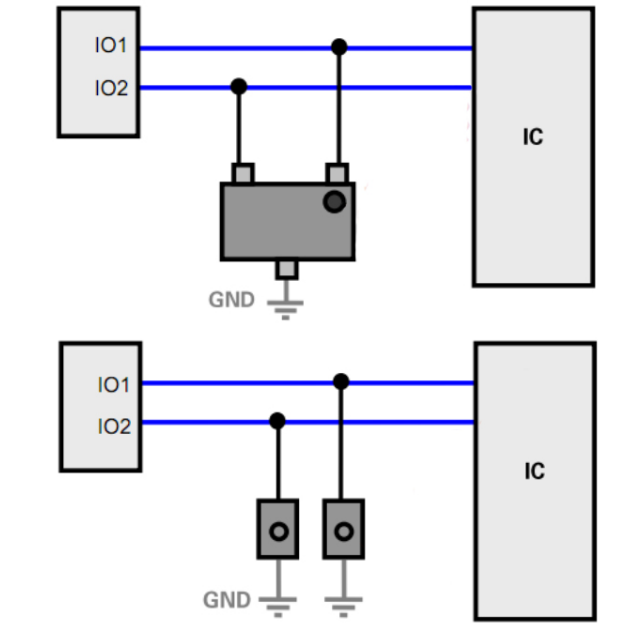

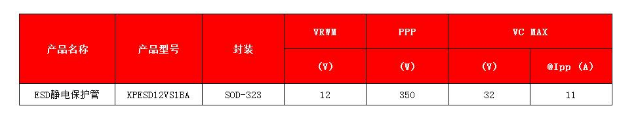

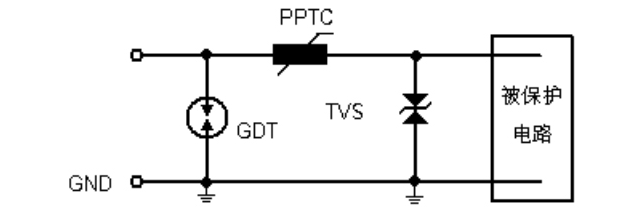

报警总线和多线控制器保护电路
报警总线电压多为18-24V信号，对于传感器经常会有感应过压的冲击，所以推荐以下方案。

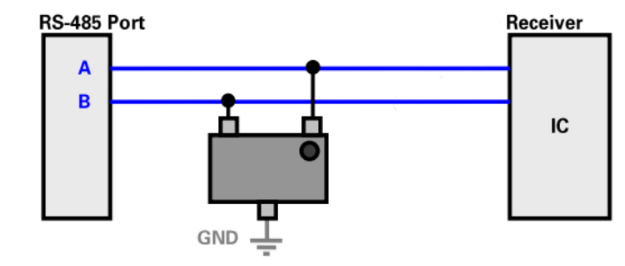

RS-485通信总线保护电路

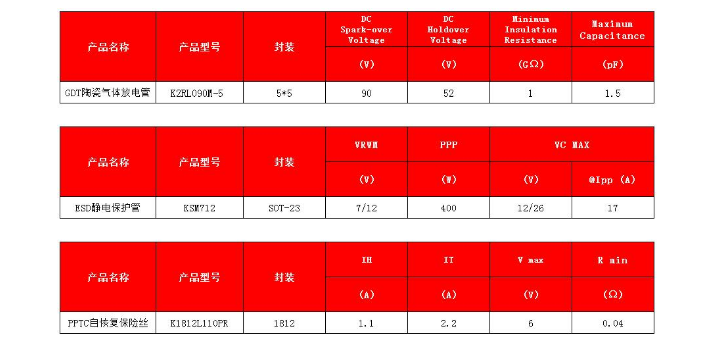

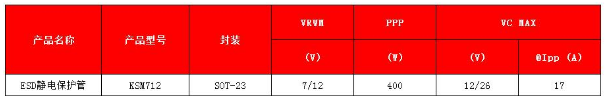

RS-485的特点是速度不快，传输距离长，收发电压不对称，所以设计了保护器件封装为SOT-23内部电性为7V 12V不对称布置，能准备保护485芯片且不会造成信号丢包。

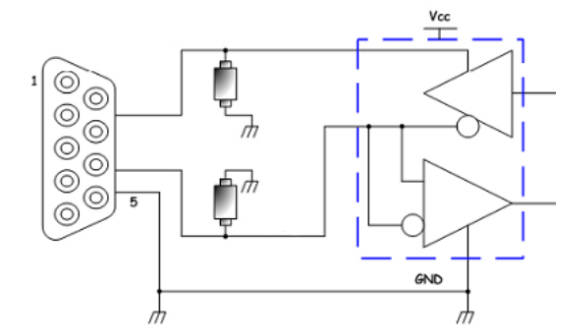

RS-233通信总线保护电路

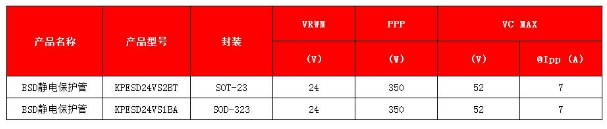

DC24V电源保护电路

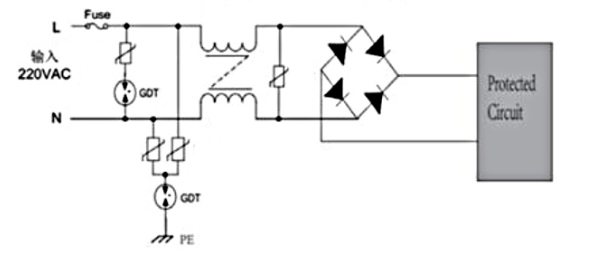

AC220V电源保护电路

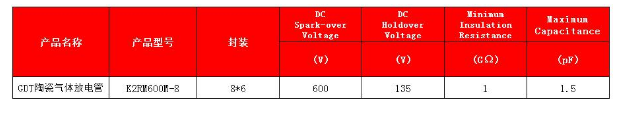

220V交流的保护既要考虑浪涌的保护能力，还要考虑经常收雷击的次数，所以需串入GDT。
