飞虹电子锂电池保护板方案介绍
飞虹电子锂电池保护板方案介绍

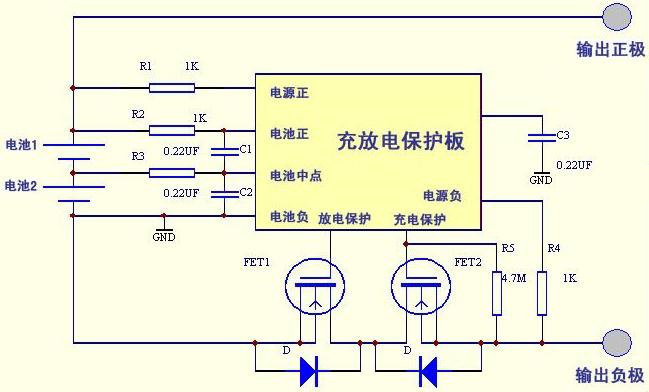

MOS在锂动力保护板上使用2pcs作为充放电保护，而在实际的工作中，根据不同的应用，会使用多个功率MOS管并联工作，以减小导通电阻，增强散热性能。在选择MOS方面，根据锂电池串联的电芯电压选择MOS的BVDSS，根据电池容量对当前放电电流的要求与过流及短路保护的要求来选择MOS的电流。
飞虹推荐参考型号：
锂电池组电压 | 电芯串数 | 推荐飞虹MOS型号 |
12V | 3-4串 | 100N03、150N03、 |
24V | 6-7串 | 1906 |
36V | 10-12串 | 80N07、100N07 |
48V | 13-14串 | 80N08、100N08、110N8F5 |
60V | 15-16串 | 4410、150N1F4 |
72V | 20串 | 150N1F4 |
84-96V | 22-26串 | 4115 |
