芯佰微就CBM811/CBM812系列产品应用方案介绍
标签： 监控电路 CBM811/CBM812 来源：芯佰微 作者：皮皮虾 时间：2021-11-18 16:03
摘要：高精度电压监控、多功能监控功能的电路监控产品是芯佰微电子产品路线中一支重要产品线，各种电压监控、各种监控功能以及各种特性的组合都可以在芯佰微电子这一支产品线上找到对应型号。根据芯佰微电子对监控电路的产品规划，更高性能、更低功耗、更加灵活功能组合的产品会逐步丰富起来，以满足当前系统设计的安全性和可靠性需求。
高精度电压监控、多功能监控功能的电路监控产品是芯佰微电子产品路线中一支重要产品线，各种电压监控、各种监控功能以及各种特性的组合都可以在芯佰微电子这一支产品线上找到对应型号。根据芯佰微电子对监控电路的产品规划，更高性能、更低功耗、更加灵活功能组合的产品会逐步丰富起来，以满足当前系统设计的安全性和可靠性需求。
一、CBM811/CBM812系列产品应用

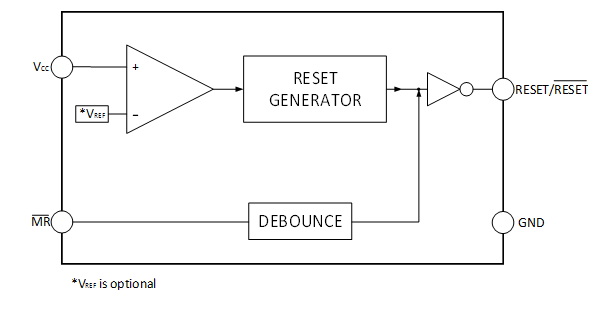

CBM811/CBM812主要功能是精确监控输入电压，并精确按照设计时序执行相应控制逻辑输出，可灵活满足不同系统应用设计需求。CBM811/CBM812系列除了监控多种电压外，输入消抖功能MR一一一一保证可靠的手动复位。在上电，电压跌落或者电压波动情况下产生可靠的复位信号，保证系统运行的可靠性。下面是监控电路的功能框图：
二、CBM811/CBM812系列产品典型特征
低功耗：5μA（TYP）
精密电压监控：2.32V(CBM811Z/812Z)/2.63V(CBM811R/812R)/2.93V(CBM811S/812S)/3.08V(CBM811T/812T)/4.38V(CBM811M/812M)/4.63V(CBM811L/812L)
可在整个温度范围内提供额定性能
复位置位低至1VCC
上电复位：140ms（MIN）
防抖手动复位输入（MR一一一一）
逻辑低电平RESET一一一一一一输出（CBM811）
逻辑高电平RESET输出（CBM812）
三、CBM811/CBM812系列产品核心特点
芯佰微电子CBM811/CBM812为可靠的精密电压监控器件，适合绝大多数电压监控应用。不同型号实现对不同电压监控和不同复位输出。
CBM811/CBM812的手动复位功能非常有用，特别是CBM811/CBM812所在的工作电路进入只有用户才能检测到的状态时。允许用户手动复位系统可以降低系统失控或闭锁可能引起的损害或危险。手动复位输入具备消抖电路，可以保证手动操作的可靠性。

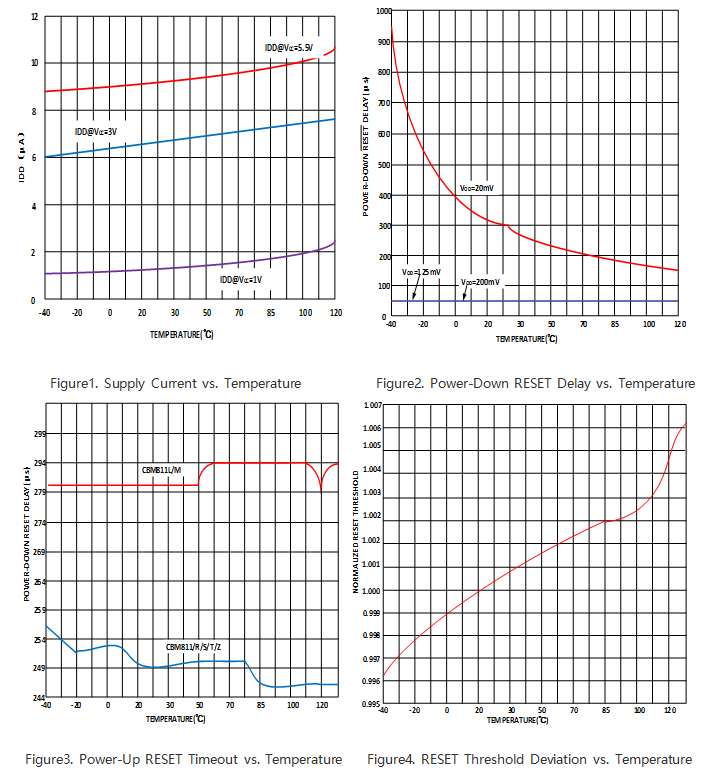

四、CBM811/CBM812系列产品典型电气特性图
CBM811/CBM812系列产品几种主要参数特性图如下：
