芯佰微工业仪器仪表之高速高精密双极型放大器-CBM27应用方案
标签： 高速高精密双极型放大器 CBM27 来源：芯佰微 作者：皮皮虾 时间：2021-11-19 17:07
摘要：CBM27A/27G提供低电平信号出色的低噪声和高精度放大性能。产品广泛应用于稳定的积分器、精密求和放大器、精密电压阈值检测器、比较器和专业音频电路，如磁头和麦克风前置放大器。
CBM27A/27G提供低电平信号出色的低噪声和高精度放大性能。产品广泛应用于稳定的积分器、精密求和放大器、精密电压阈值检测器、比较器和专业音频电路，如磁头和麦克风前置放大器。
一、CBM27A/27G应用

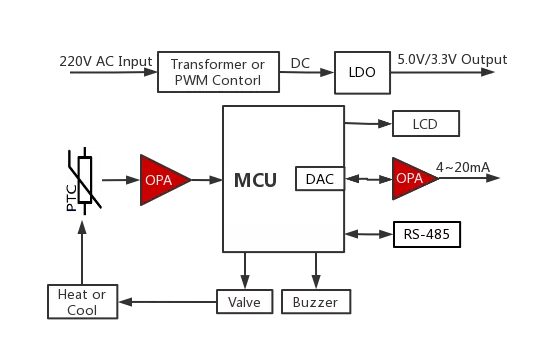

温控器是我们生活中常用的一种监控温度的控制系统，像家中使用的地暖热水器，空调，烘箱等都有用到温控系统。CBM27A/27G连接热敏电阻将所测量的值反馈给处理器，下面是温控器典型应用框图：
框图红色部分为Corebai推荐芯片，COREBAIP/N：OPA：CBM27A/27G。
二、CBM27A/27G典型特征
宽压供电范围：8V(±4V)~36V(±18V)
低噪声：90nVp-p（0.1Hz至10Hz）
高速：2.8V/μs压摆率、8MHz增益带宽
共模抑制比(CMRR)：130dB(VCM=±11V)
高开环增益：1800V/mV
最大噪声谱密度：CBM27A/27G:3.9nV/√Hz@1kHzMax/5.0nV/√Hz@1kHzMax
低输入失调电压：CBM27A/27G:26μVMax/100μVMax
低输入失调电压漂移：CBM27A/27G:0.2μV/°C/0.4μV/°C
三、CBM27A/27G核心特点
失调电压低至26μV，漂移为0.2 μV/°C，因而该器件是精密仪器仪表应用的理想之选。极低噪声（10 Hz时en=3.5nV/√Hz）, 低1/f 噪声转折频率(2.7Hz)以及高增益(1800V/mV)，能够使低电平信号得到精确的高增益放大。
8 MHz增益带宽积和2.8 V/?s压摆率则可以在高速数据采集系统中实现出色的动态精度。
输出级具有良好的负载驱动能力。±10 V保证摆幅（600 Ω负载）和低输出失真 使CBM27成为专业音频应用的绝佳选择。
电源抑制比(PSRR)和共模抑制比(CMRR)均超过120dB。借助这些特性以及0.2 μV/月的长期漂移，电路设计很容易能够达到高性能水平。
从-40℃到+125℃的大范围温度环境中以及产品所支持的所有电源供电模式下，该产品提供了更多的设计灵活性。兼容ADI，PMI和LTC OP27系列产品。

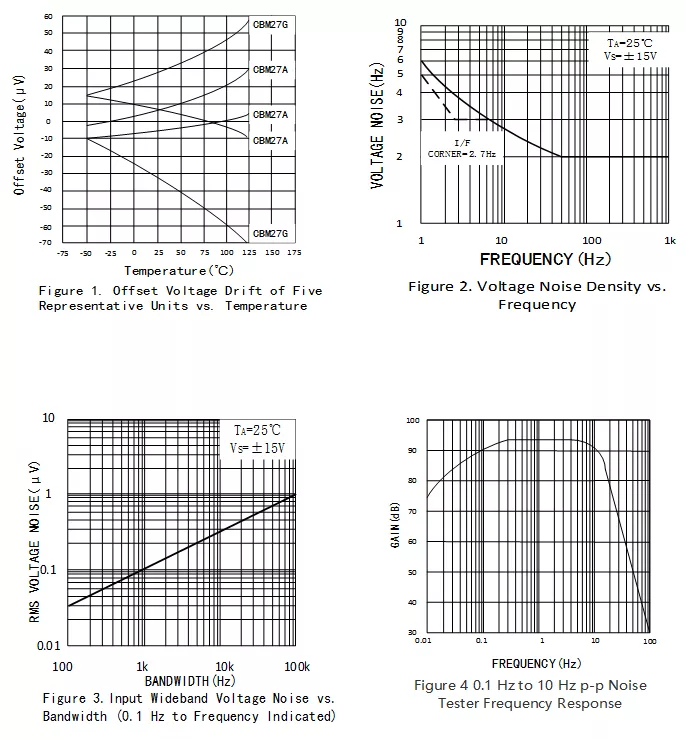

四、CBM27A/27G典型电气特性图
CBM27A/27G几种主要参数特性图如下：
