芯佰微关于模拟多路复用器CBMG719介绍
标签： 多路复用器 来源：芯佰微 作者：皮皮虾 时间：2021-11-23 19:59
摘要：CBMG719是单刀双掷CMOS开关。CBMG719可在1.8V至5.5V的单电源范围内工作，非常适合用于电池供电的仪器以及搭配DAC和ADC产品使用。
CBMG719是单刀双掷CMOS开关。CBMG719可在1.8V至5.5V的单电源范围内工作，非常适合用于电池供电的仪器以及搭配DAC和ADC产品使用。
一、CBMG719功能框图

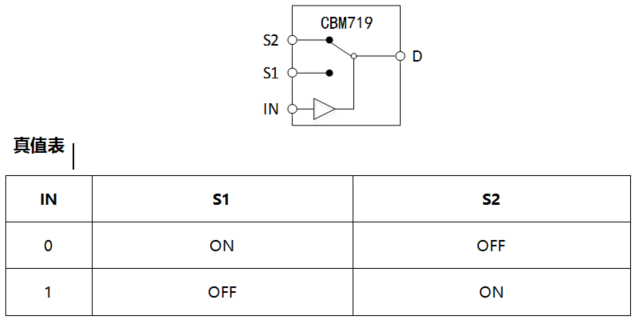

IN为数字开关使能，从而控制S1，S2开关，下面是CBMG719功能框图及真值表：
二、CBMG719典型特征
单电源：1.8Vto5.5V
导通电阻：2.5Ω(典型值)
导通电阻平坦度0.75Ω（典型值）
3dB带宽大于200MHz
轨到轨工作
6引脚SOT-23封装和8引脚MSOP封装
快速开关时间:接通时间tON=12ns断开时间tOFF=6ns
典型功耗<0.01μW
三、CBMG719核心特点
CBMG719开关具有功耗低，开关速度快，导通电阻低，漏电流小等特性。
CBMG719的每个开关在接通时在两个方向上的导电性能相同。CBMG719为先开后合式开关。另外，该器件可实现大于200MHz的?3dB带宽。
从-40℃到+125℃的温度环境中，芯片仍可正常工作，产品具有一定的可靠性。
四、CBMG719典型电气特性图

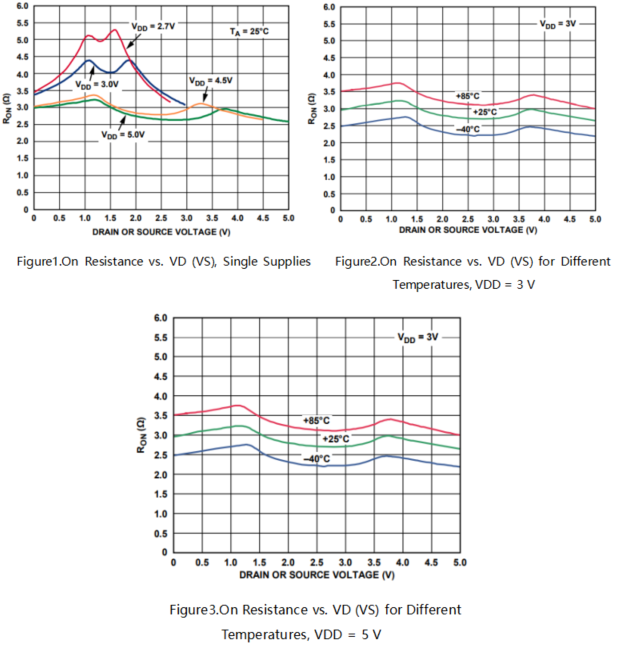

CBMG719几种主要参数特性图如下：
