射频通道切换系统解决方案
标签： 射频通道切换系统 来源：华强电子网 作者：NV 时间：2021-11-26 14:58
摘要：射频通道切换系统主要实现实验室测试环境下信号的路由自动切换，即把来自多种仪器的信号路由至一个或多个被测件，这样就能够用一套测试装置完成多种测试，而不需要频繁的断开和重新连接，同时也可实现生产线环境下测试过程的自动化，继而提高测试效率。
应用场景
射频通道切换系统主要实现实验室测试环境下信号的路由自动切换，即把来自多种仪器的信号路由至一个或多个被测件，这样就能够用一套测试装置完成多种测试，而不需要频繁的断开和重新连接，同时也可实现生产线环境下测试过程的自动化，继而提高测试效率。
方案优势
提高设备使用效率
提高测试效率
保持实验室测试环境的稳定可靠
工作频率可覆盖DC~40GHz
上千独立射频路由的自由组合

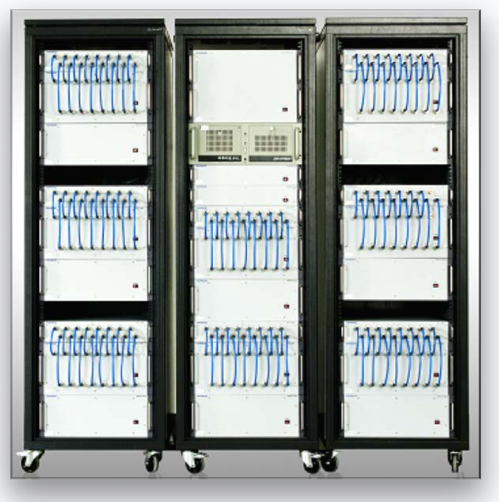

射频信道的路由器

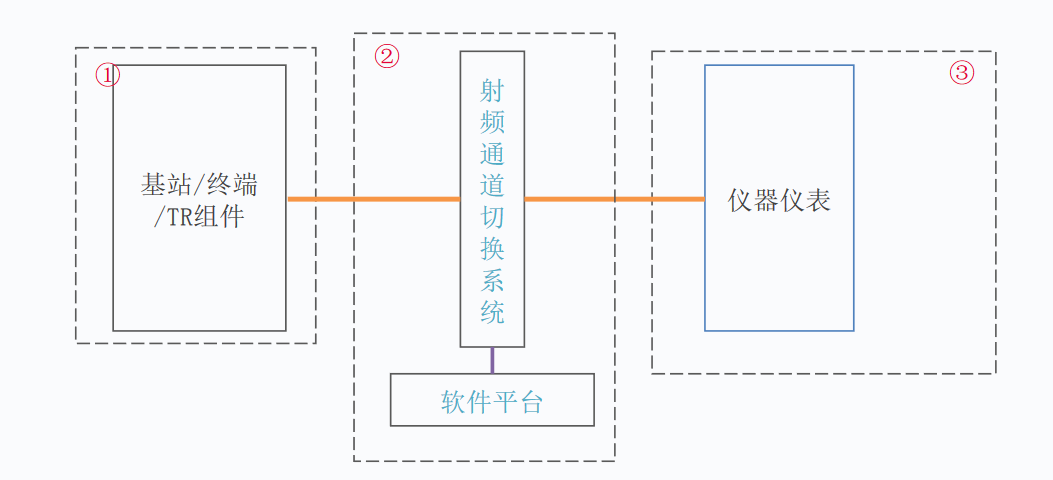

测试架构

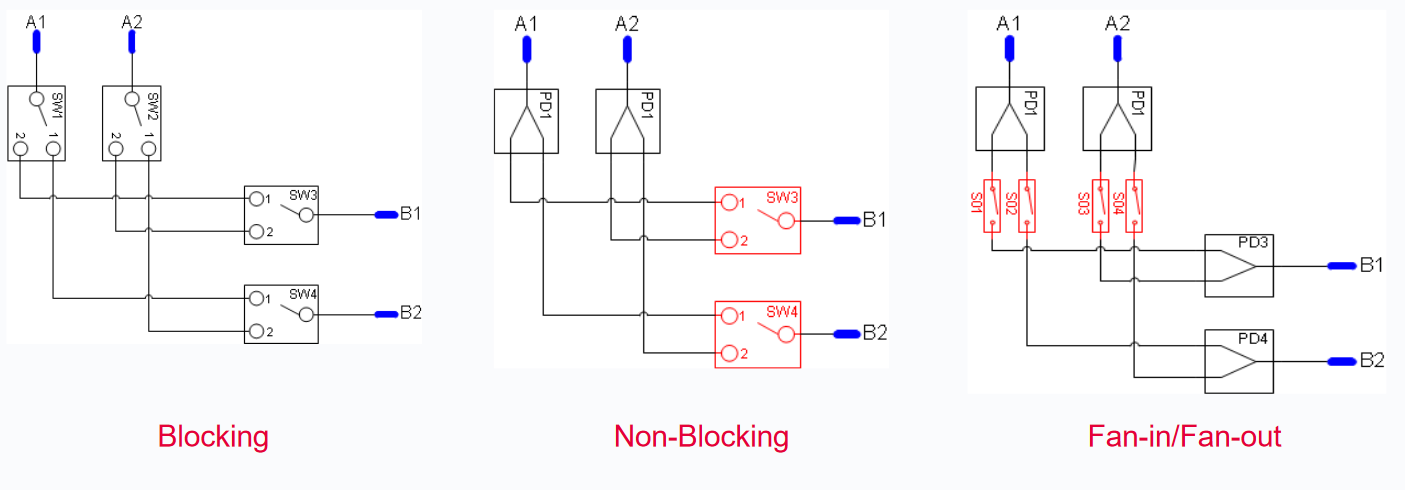

矩阵类型
产品支持多种矩阵类型、开关种类，以2×2为例
开关类型
大多数测试系统中的射频开关可以分为继电器开关和固态开关
1、继电器开关
? 优点：承受功率大;频率范围宽（DC~40GHz）;回波损耗小;插入损耗小，可实现Low PIM
? 缺点：切换速度慢;有使用寿命;价格相对高。
2、固态开关
? 优点：切换速度快;无使用寿命限制;价格相对低。
? 缺点：频率范围较窄（0.1~6GHz）;承受功率低（2W）;损耗较大。

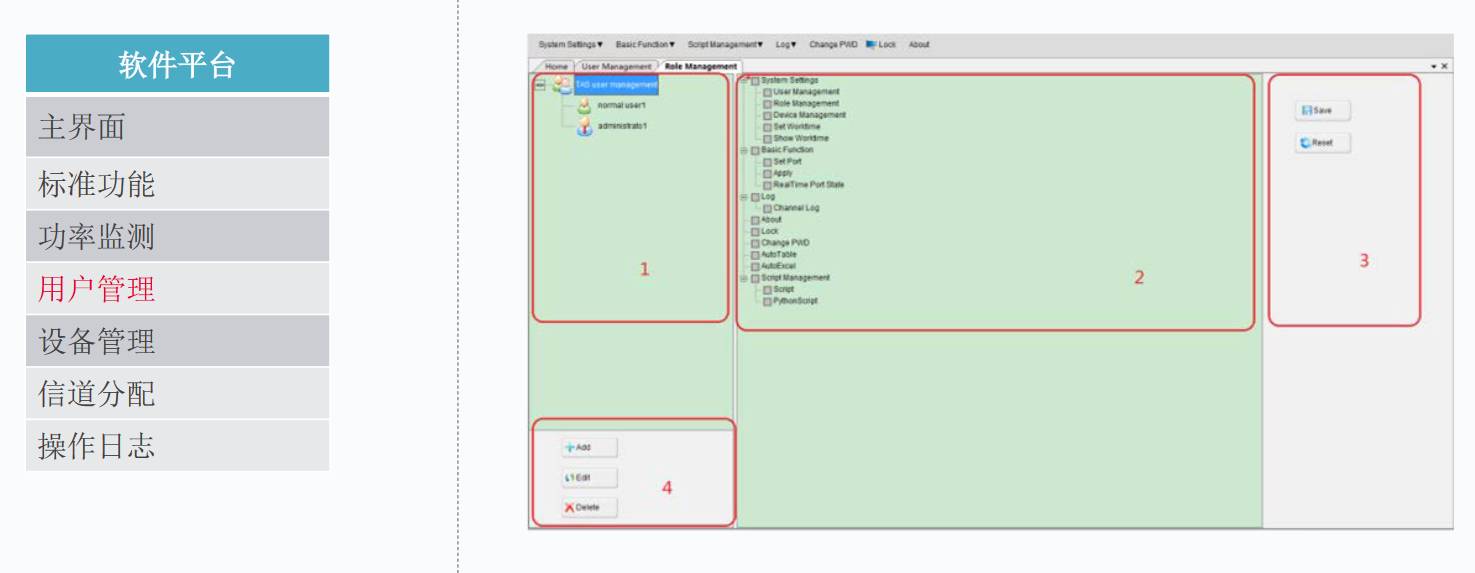

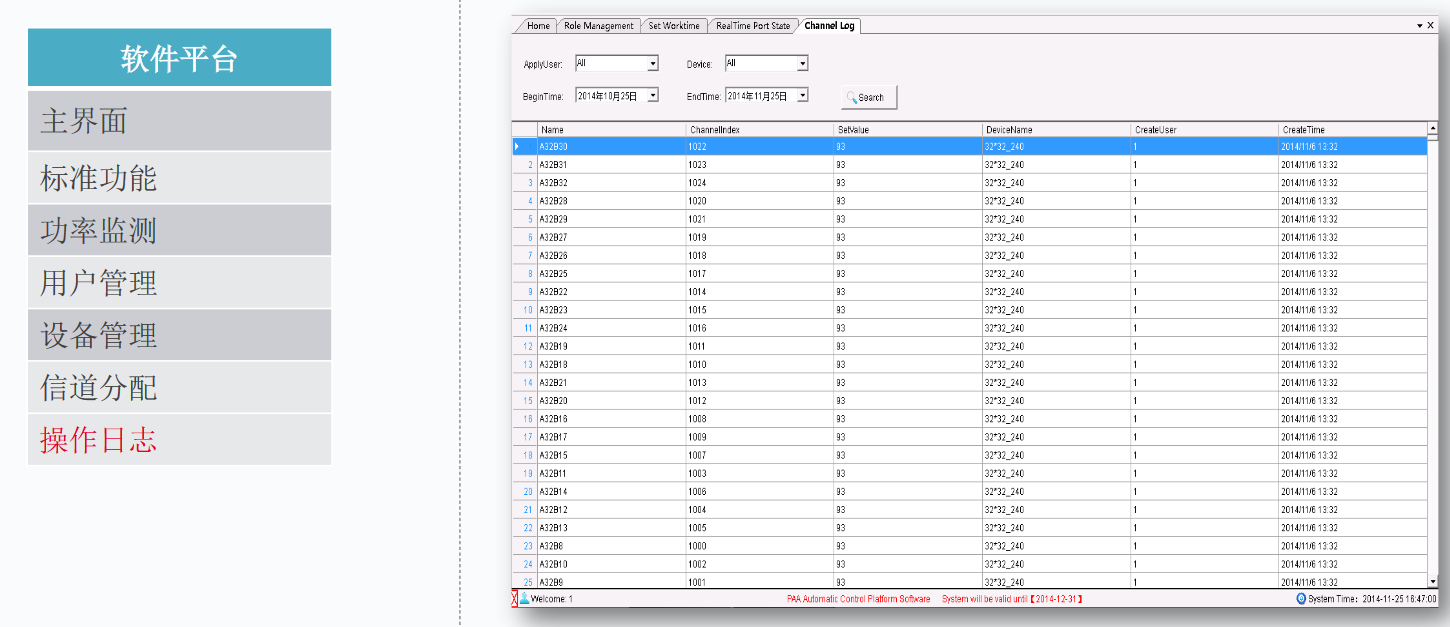

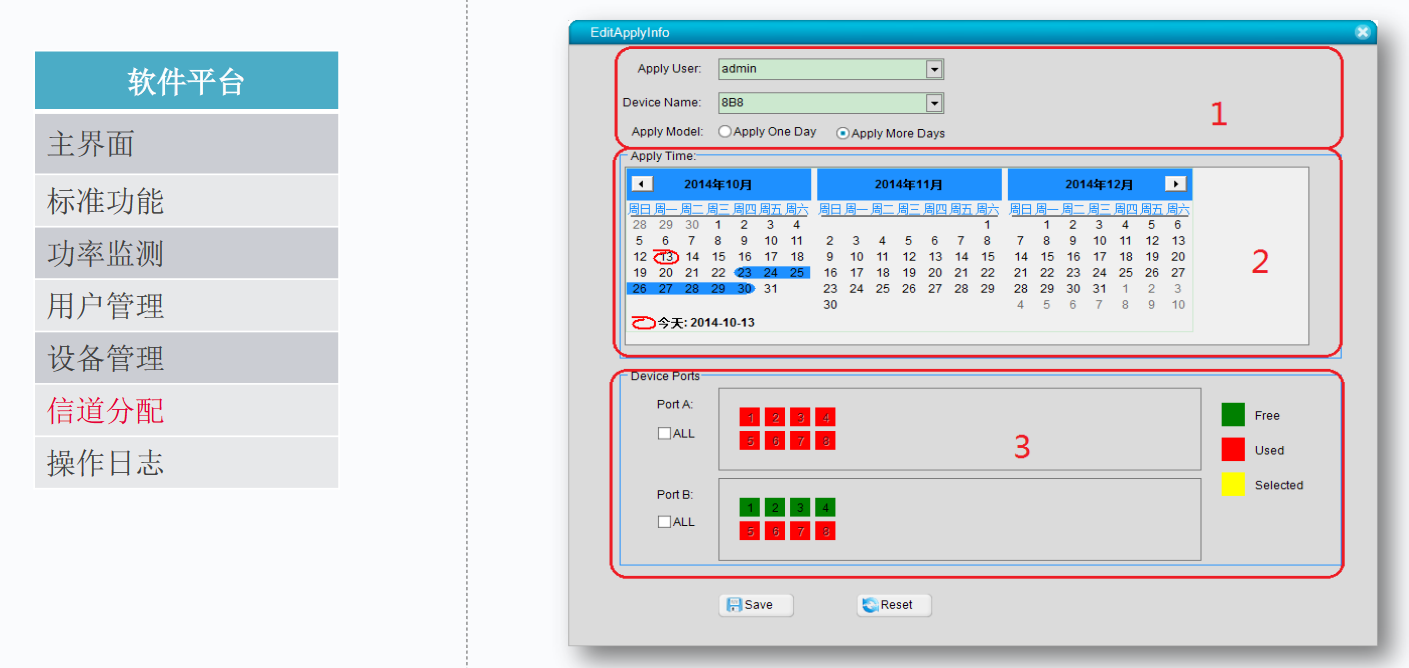

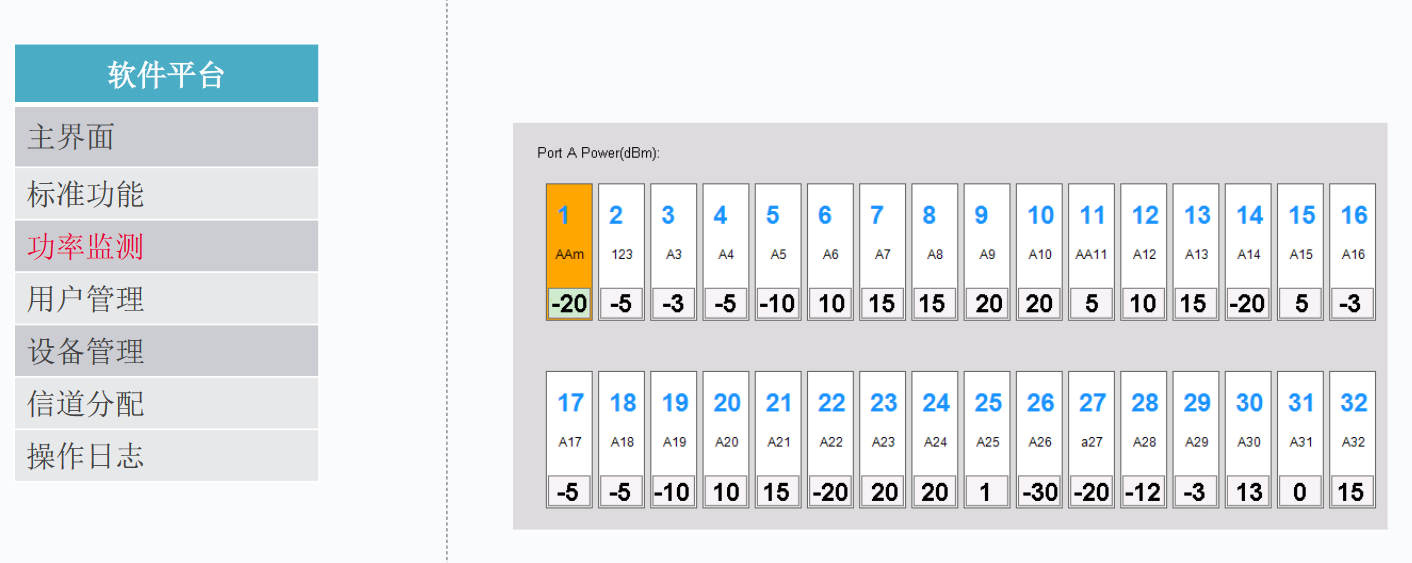

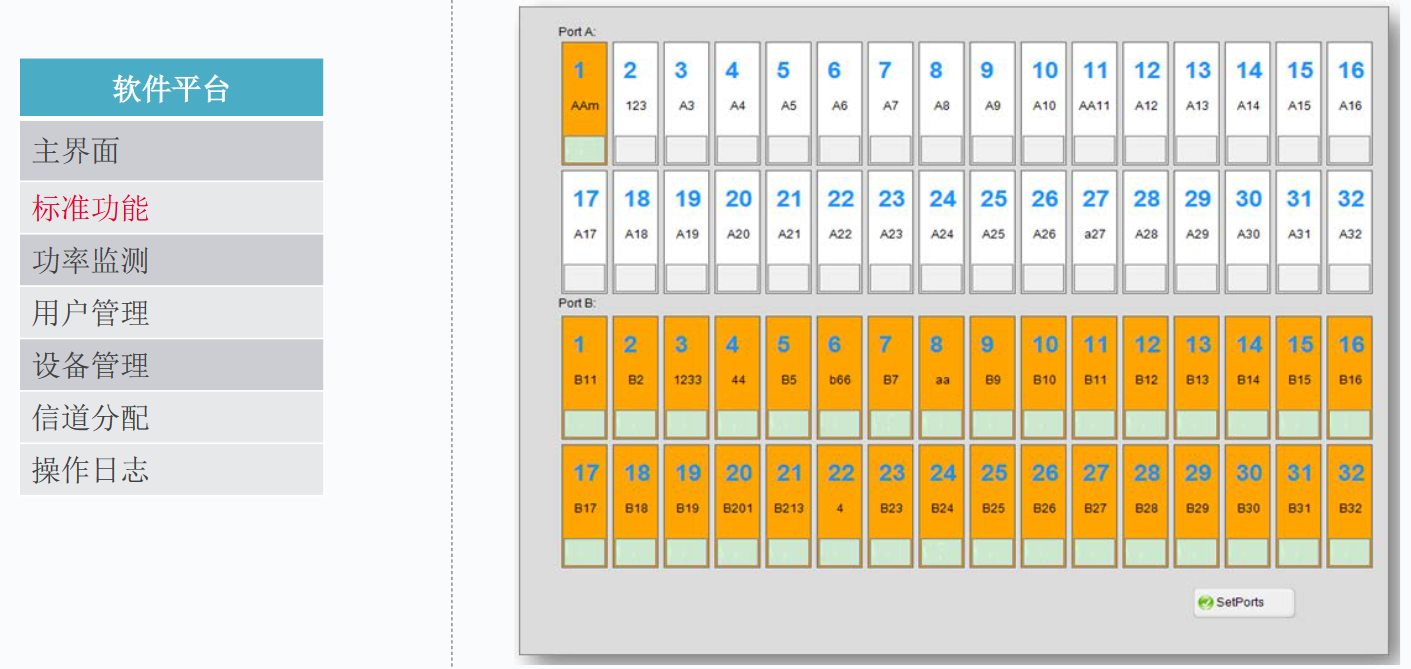

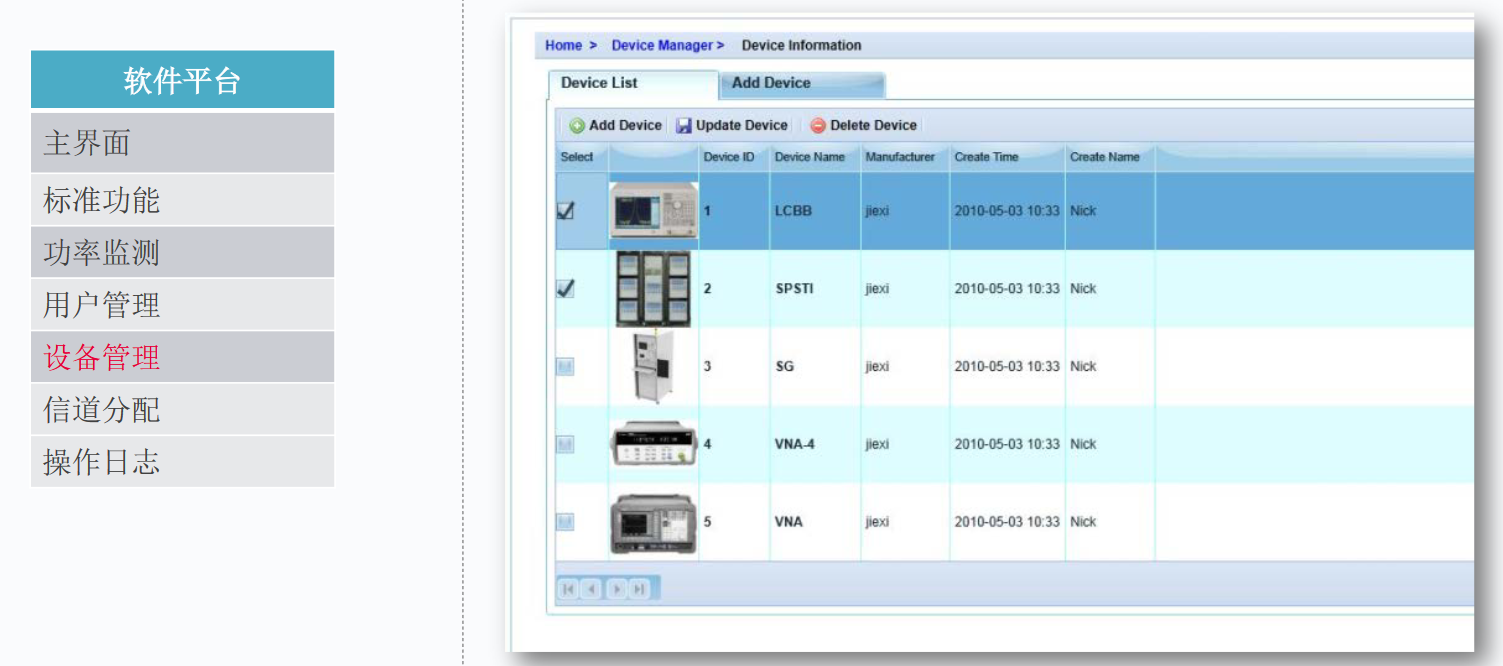

软件控制
