永裕泰VGA接口保护方案简述
标签： VGA接口 来源：永裕泰 作者：QC 时间：2021-11-26 17:20
摘要：本方案采用2颗SOT-163封装ESD静电保护管，满足IEC61000-4-2，等级4，接触放电±20KV，空气放电±25KV，能在反复的ESD情况下仍然完好无损；该器件拥有超低容值，能保证信号传输的完整性，低漏电电流，以减少正常工作下的功率消耗。
方案简述
VGA接口是一种D型接口，上面共有15针孔，分成3排，每排五个。其中除了2根NC信号、3根显示数据总线和5个GND信号，比较重要的是3根RGB彩色分量信号和2根扫描同步信号HSYNC和VSYNC针。VGA接口中彩色分量采用RS343电平标准。RS343的电平标准的峰值电压为1V。VGA接口是显卡上应用最广泛的接口类型，多数的显卡都是带有此种接口。有些不带VGA接口而带有DVI接口的显卡，也可以通过一个简单的转接头将DVI接口转成VGA接口，通常没有VGA接口的显卡会附赠这样的转接头。
本方案采用2颗SOT-163封装ESD静电保护管，满足IEC61000-4-2，等级4，接触放电±20KV，空气放电±25KV，能在反复的ESD情况下仍然完好无损；该器件拥有超低容值，能保证信号传输的完整性，低漏电电流，以减少正常工作下的功率消耗。
应用方案

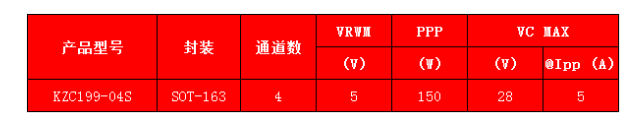

产品推荐
