国产芯片赋能电动工具应用方案
标签： 电动工具 来源：华强电子网 时间：2021-11-29 15:28
摘要：电动工具是指用手握持操作，以小功率电动机或电磁铁作为动力，通过传动机构来驱动作业工作头的工具。一般应用于机械工业、农牧业、医疗领域当中。电动工具按级别可分为专业级、工用级和通用级。
电动工具应用方案概述：
电动工具是指用手握持操作，以小功率电动机或电磁铁作为动力，通过传动机构来驱动作业工作头的工具。一般应用于机械工业、农牧业、医疗领域当中。电动工具按级别可分为专业级、工用级和通用级。
GD30DR8306是一款三相栅极驱动器，采用专有的转换速率控制，以降低栅极驱动的EMI。GD30DR8306可在4.5V至30V的单一电源下工作。该器件集成了支持100%占空比的可调电荷泵，以提供栅极驱动电流和内部LDO。
电动工具应用方案特点：
使用的GD30DR8306 驱动芯片集成了自举电路的3个开关二极管(如IN4148), 1个5V LDO，1个DC-DC Buck控制器，使外围电路元器件少了很多，节省了PCB空间，降低了BOM成本。
采用全N MOSFET, 一致性和稳定性好。对比传统的采用P+N MOSFET的电路设计,因P MOSFET 和N MOSFET的Rdson阻值差异大, P MOSFET管速度比N慢,做弦波控制/或者方波调速控制时很难做到均衡,导致电机抖动大。
采用FOC算法控制空心杯无刷无感电机，动态性能好，工作噪音小，效率高，电机使用寿命长，用户体验好。

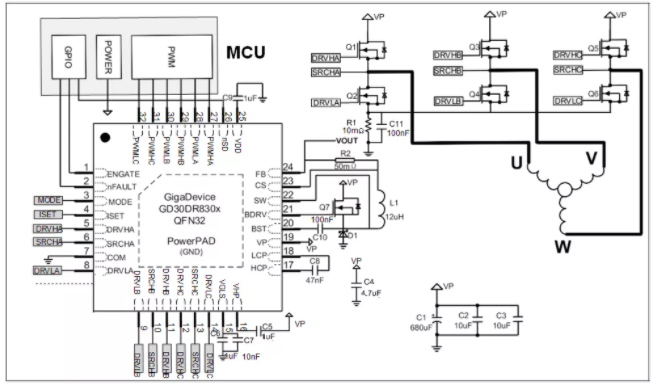

电动工具应用方案典型应用图：

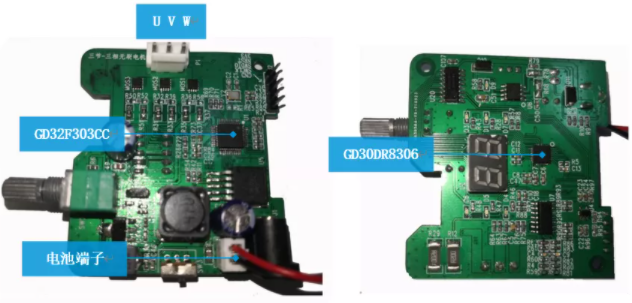

电动工具应用方案电路PCB板图：

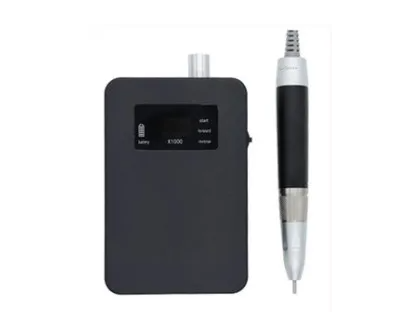

电动工具应用方案产品图：
