低压CMOS模拟多路复用器-CBMG708/CBMG709应用方案分析

CBMG708/CBMG709是低压CMOS模拟多路复用器，分别由八个单通道和四个差分通道组成。产品具有低功耗特性，且1.8 V至5.5 V的工作电源范围使其应用在电池供电的便携式仪器领域。

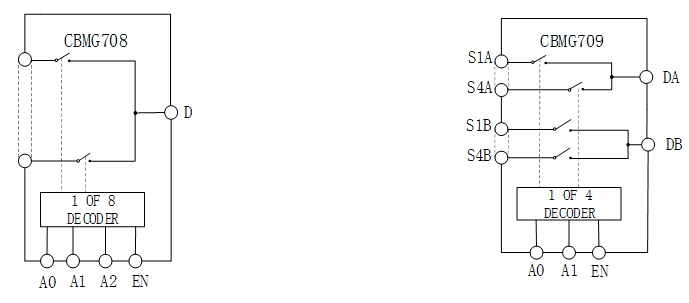

一、CBMG708/CBMG709功能框图

CBMG708/CBMG709功能框图及介绍:

所有通道在进行切换操作前都会出现断路，防止在切换通道时出现瞬时短路。两个产品上的EN输入用于启用或禁用功能。禁用时，将关闭所有通道。详细介绍请登录公司官网查询产品手册。

二、CBMG708/CBMG709典型特征

• 单电源：1.8 V to 5.5 V（双电源 ：±2.5 V ）

• 导通电阻：3Ω

• 导通电阻平坦度：0.75Ω

• 开关时间：14ns

• 漏电流：100pA

• 低功耗：0.001μA

• CBMG708：单通道8：1多路复用器

• CBMG709：差分4：1多路复用器

三、CBMG708/CBMG709核心特点

• CBMG708,CBMG709开关具有低功耗，高开关速度，非常低的导通电阻和低漏电流等特性。

• CBMG708,CBMG709导通电阻在几欧姆的范围内，在开关之间紧密连接，所以在整个信号范围内非常平坦。

• 这些开关可以像多路复用器或解复用器一样工作，并且输入信号范围可达到电源。

• 从-40℃到+125℃的温度环境中，芯片仍可正常工作，产品具有一定的可靠性。

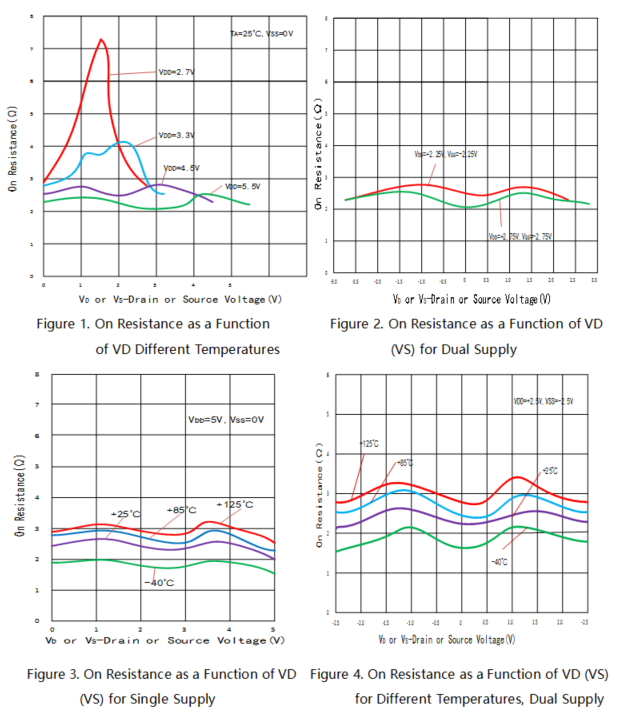

四、CBMG708/CBMG709典型电气特性图

CBMG708/CBMG709几种主要参数特性图如下：
