沁恒微电子小容量U盘应用方案概述
标签： 小容量U盘 来源：沁恒 作者：皮皮虾 时间：2021-12-01 16:56
摘要：CH331是一款小容量U盘的控制芯片，只要外加一个IIC接口的串行存储芯片，以及简单的外围电路，即可实现容量为2K到512K的小容量U盘。超低成本小容量U盘解决方案，256KB容量U盘整体BOM成本不超过2.5元人民币，可广泛应用于加密U盘、USBKEY、驱动盘等。
U盘通常是USB盘的简称，谐音我们称之为“优盘”。U盘主要是闪存的一种，与硬盘不一样的是不需要物理驱动器可以实现即插即用。同时其存储容量也远超于软盘，方便携带。那么今天沁恒微电子针对小容量U盘提出了相对应的方案。
一、概述
CH331是一款小容量U盘的控制芯片，只要外加一个IIC接口的串行存储芯片，以及简单的外围电路，即可实现容量为2K到512K的小容量U盘。超低成本小容量U盘解决方案，256KB容量U盘整体BOM成本不超过2.5元人民币，可广泛应用于加密U盘、USBKEY、驱动盘等。
CH9331是一款小容量U盘的控制芯片，只要外加一个SPI接口的串行存储芯片，以及简单的外围电路，即可实现容量为512K到16M的小容量U盘。U盘本身功能和市面上的U盘一样，可以正常进行读、写、格式化等操作。1MB容量U盘整体BOM成本不超过2.5元人民币。可广泛应用于加密U盘、USBKEY、驱动盘等。

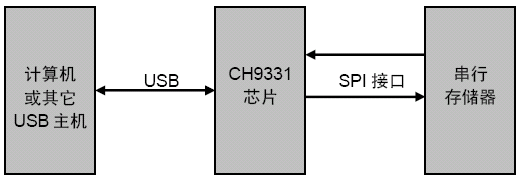

应用框图
二、特点
全速USB设备接口，兼容USB V2.0，外围元器件只需要晶体和电容。
只需要外加IIC接口的串行EEPROM存储器或者SPI接口的FLASH存储器，即可实现小U盘。
符合相关USB规范，符合大容量存储设备相关规范，支持U盘引导。
支持WINDOWS 98/ME/2000/XP/WINDOWS 7等操作系统，除WINDOWS 98外均无需任何驱动程序。
支持WINDOWS正常格式化，并提供专用格式化工具优化磁盘空间利用率。
采用小体积的SOP-16无铅封装，兼容RoHS。
三、芯片选型
CH331和CH9331芯片功能请查看相关芯片手册。
由于市面上SPI接口的FLASH种类繁多，可以根据客户提供的FLASH芯片型号进行定制。
可以根据客户需求定制特定的加密U盘、USBKEY。
