无线充电应用方案分析
标签： 无线充电 来源：沁恒 作者：皮皮虾 时间：2021-12-02 17:05
摘要：无线充电管理芯片 CH246， 单芯片集成无线充电收发模块及小信号解码电路，外加部分客户自定义软件可轻松实现WPC Qi 等各类无线充电方案。支持 PD 等多种协议快充输入，支持 5W、7.5W、10W 无线充电输出。CH246 片内集成全桥 NMOS 驱动，FSK/ASK 解码，过压过流过温检测保护，集成度高，外部器件少，可广泛应用于各类无线充电底座支架等设计。
随着科技技术的不断发展，人们现在充电方面的技术也是有了明显的进步。比如说，现在较为常见的无线充电，主要是通过一种电磁感应的方式来实现充电器与用电装置之间的能量传输。那么针对无线充电的应用方案，大家有多了解呢？
一、概述
无线充电管理芯片 CH246， 单芯片集成无线充电收发模块及小信号解码电路，外加部分客户自定义软件可轻松实现WPC Qi 等各类无线充电方案。支持 PD 等多种协议快充输入，支持 5W、7.5W、10W 无线充电输出。CH246 片内集成全桥 NMOS 驱动，FSK/ASK 解码，过压过流过温检测保护，集成度高，外部器件少，可广泛应用于各类无线充电底座支架等设计。

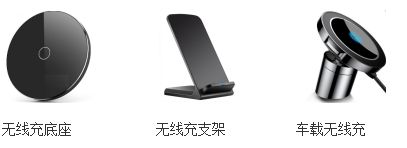

二、典型应用形式
三、方案特点
支持 5W / 7.5W/10W无线充电模式
输入支持 BC1.2、PD3.0/2.0 等多种快充协议
内部集成可使能的 NMOS 全桥驱动器，输出极性翻转，可用于驱动 NMOS 或 N+PMOS 的 H 桥
内部集成硬件过压、欠压与过温保护
内部集成电流检测差分运放，硬件过流保护
内部集成 FSK/ASK 解调模块，外部器件只需少量阻容
支持动态 FOD 检测
支持 NPO 和 CBB 电容，使用 NPO 电容时效率最高达 85%
独立 2 路 LED 状态指示灯
典型静态功耗 25mW
