长晶科技浅析无线充电解决方案
标签： 长晶科技 来源：华强电子网 作者：QC 时间：2021-12-03 14:55
摘要：目前市面流行的无线充电方案以磁感应为主，通过将直流逆变成交流经过线圈进行能量的传输。
目前市面流行的无线充电方案以磁感应为主，通过将直流逆变成交流经过线圈进行能量的传输。
方案概述：
初级线圈一定频率的交流电，通过电磁感应在次级线圈中产生一定的电流，从而将能量从传输端转移到接收端。目前最为常见的充电解决方案就采用了电磁感应，特点是传输距离短、使用位置相对固定，但是能量效率较高、技术简单，很适合作为无线充电技术使用。
方案实物图

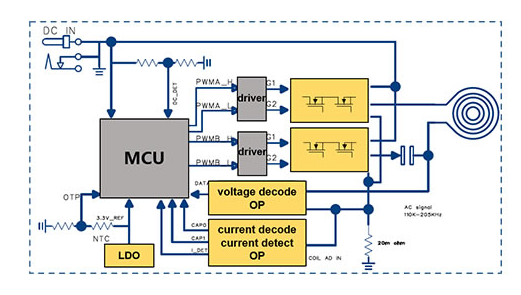

方案应用框图
方案产品推荐
A：MOS驱动用自举二极管
MBR0540
B1040W等
B：全桥逆变用MOSFET
CJQ4606 SOP-8
CJQ4800 SOP-8
CJAB20N03 PDFNWB3.3x3.3
CJBM3020 DFNWB3x3
CJBD3020 PDFNWB3.3x3.3
CJFB30H20 DFNWB5x6等
C：定频方案用晶振
28M、16M、24M等
2016、2520、3225等
D：通用二三极管MOS
1N4148、1N5819等
SS8050、SS8550等
CJ3400、CJ3401等
E：信号处理与检测用运放
LM324 SOP-14
CJ358 SOP-8
F：MCU与运放等供电LDO/DC-DC
CJ6204 Series
CJ6330 Series
CJ9460T6 SOT-23-6L
