长晶科技在汽车电子领域的应用方案
标签： 汽车电子 来源：华强电子网 作者：QC 时间：2021-12-17 16:57
摘要：根据ISO-7637-2标准，汽车电子的主要瞬态冲击可使用1、2a/2b、3a/3b、5a/5b波形模拟。
方案概述
根据ISO-7637-2标准，汽车电子的主要瞬态冲击可使用1、2a/2b、3a/3b、5a/5b波形模拟。

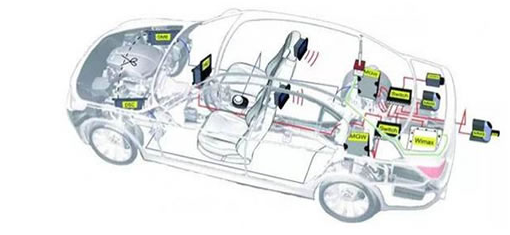

方案应用框图

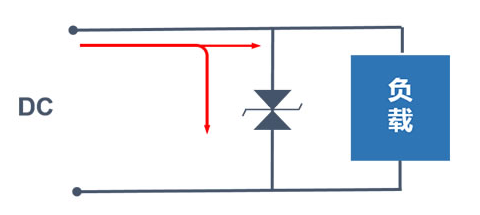

方案电路图
方案产品推荐
A：12V系统选型
1、2a、2b、3a、3b：SMBJ28CA
5b：1.5SMB33CA、1.5SMC33CA
5a：5.0SMDJ22CA、5.0SMDJ24CA
B：24V系统选型
1、2a、2b、3a、3b：SMBJ36CA
5b：1.5SMBJ43CA、1.5SMC43CA
5a：5.0SMDJ36CA、5.0SMDJ36CA
