关于稳压芯片ME3116应用方案介绍
标签： 稳压芯片 来源：微盟 作者：皮皮虾 时间：2022-01-04 16:47
摘要：ME3116是一款内部集成了N-MOSFET的异步整流降压型稳压器。它在很宽的输入电压范围内(4.75V-40V)能够提供高达1A的负载能力。
一、概述
ME3116是一款内部集成了N-MOSFET的异步整流降压型稳压器。它在很宽的输入电压范围内(4.75V-40V)能够提供高达1A的负载能力。
ME3116系统采用峰值电流PWM控制模式，具有很好的瞬态响应和逐周期限流功能。同时，在轻载条件下系统自动切换到PFM模式，保证较高的轻载效率。
ME3116内置功率管具有较低的RDSon，典型情况下效率高达90%。它内置了软启动和环路补偿，以及550K固定工作频率，保证了产品性能的同时也大幅度降低了产品应用所需的外围器件。
二、用途
电池供电设备
工业级分立式电源、便携媒体设备
便携式手持设备、电表、分布式电源

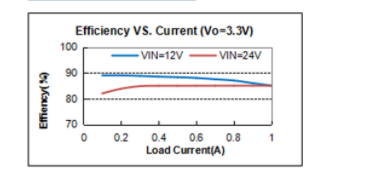

三、特性曲线

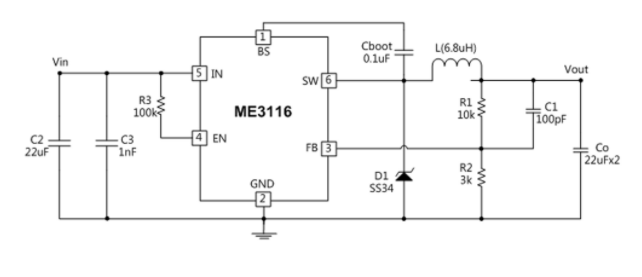

四、应用方案
