降压DC/DC芯片ME3118应用方案分析介绍
标签： 降压DC/DC芯片 来源：微盟 作者：皮皮虾 时间：2022-01-05 15:42
摘要：ME3118是一款简易高效，最大输出电流5A的同步整流降压稳压器，采用高侧PMOS和任侧NMOS的电流模同步整流降压稳压器。
一、概述
ME3118是一款简易高效，最大输出电流5A的同步整流降压稳压器，采用高侧PMOS和任侧NMOS的电流模同步整流降压稳压器。ME3118插入电压范围从4.5V到18V，可以提供最大5A的输出电流，输出电压最低到0.8V.ME3118主要功能包括使能控制，电源关闭，欠压保护，输出过保护，温度保护和外置软启动。该产品采用带散热盘的ESOP8封装，工作温度在-40*C~ +85*c.
二、特性
工作电压范围:4.5V ~ 18v
最大5A连续输出电流
同步降压:43mQ内置高侧开关和40mQ内置低侧开关(VIN=10V)
效率:高达95%
外置软启动功能、补偿功能，系统兼容性更高
输出电压可调，最低0.8V
5OOKHz PWM工作模式
逐周期限流保护、短路保护、过温保护
无需BS电容
ESOP8封装
三、用途
DC/DC电源
液晶电视、笔记本电脑、DVD和蓝光福放器、光纤调制器

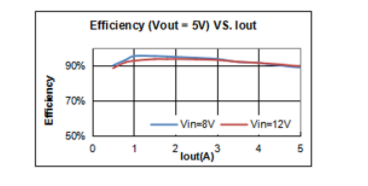

四、特性曲线

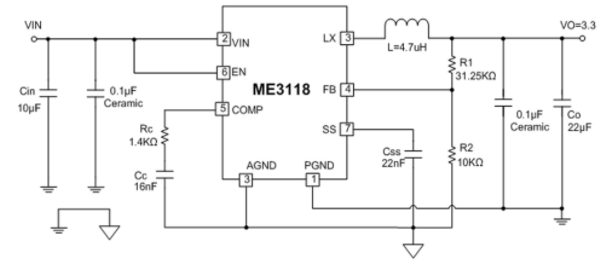

五、应用方案
