芯佰微国产模数转换器红外热成像模组应用方案介绍
标签： 模数转换器 来源：华强电子网 作者：NV 时间：2022-01-07 17:12
摘要：在红外热成像的应用场景中，信号传输要求即时性准确性，对传输的速度要求十分严格。本文推荐芯佰微的一款4通道、16位、125MSPS的模数转换器CBM96AD56-125，转换速率高达125MSPS，满足系统即时性的要求
在红外热成像模组应用中，前端采集到的红外信号需要经过放大、模数转换后，传输到FPGA进行运算处理。
在红外热成像的应用场景中，信号传输要求即时性准确性，对传输的速度要求十分严格。本文推荐芯佰微的一款4通道、16位、125MSPS的模数转换器CBM96AD56-125，转换速率高达125MSPS，满足系统即时性的要求。CBM96AD56-125采用1.8V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号，同时还具有低功耗特性，支持独立关断各通道，禁用所有通道时，典型功耗低于14mW。
该产品的转换速率最高可达125 MSPS，具有杰出的动 态性能与低功耗特性，适合比较重视小封装尺寸的应用。CBM96AD56采用1.8 V单电源供电以及 LVPECL/CMOS/LVDS兼容型采样速率时钟信号,充分发挥其工作性能。无需外部基准电压源或驱动器件即可满足许多应用需求。
它还支持独立关断各通道;禁用所有通道时，典型功耗低于14 mW。CBM96AD56 内置多种功能特性,可灵活配置使用CBM96AD56采用符合RoHS标准的56引脚无磁性LFCSP封装。额定温 度范围为?40°C至+85°C工业温度范围.CBM96AD56采用8 mm x 8 mm小型封装，内置4个ADC.片内锁 相环(PLL)允许用户提供单个ADC采样时钟，对应JESD204B数据速率时钟由PLL乘以该ADC采样时钟产生。 可配置的JESD204B输出模块支持每通道最高6.4 Gbps的采样速率,JESD204B输出模块支持1/2/4通道配 置。低功耗:双通道、125 MSPS时每通道功耗为195mW。SPI控制提供丰富灵活的特性，可满足各种特 定系统的需求。

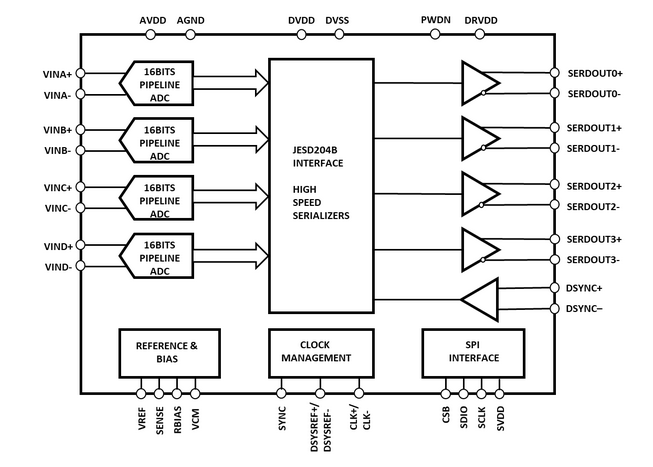

CBM96AD56-125内部功能框图如下：
综上所述，在红外热成像模组上采用芯佰微CBM96AD56-125的优势如下：
1、 速率快，转换速率最高可达125 MSPS；
2、 功耗低，125MHz模式每通道功耗≤195mW；
3、 采用小型8mm x 8mm封装，节省PCB空间。
